Люнет для станка мод. VDF

Люнет для станка мод. VDF E2-V8, диаметр трубы от 360 до 390 мм.

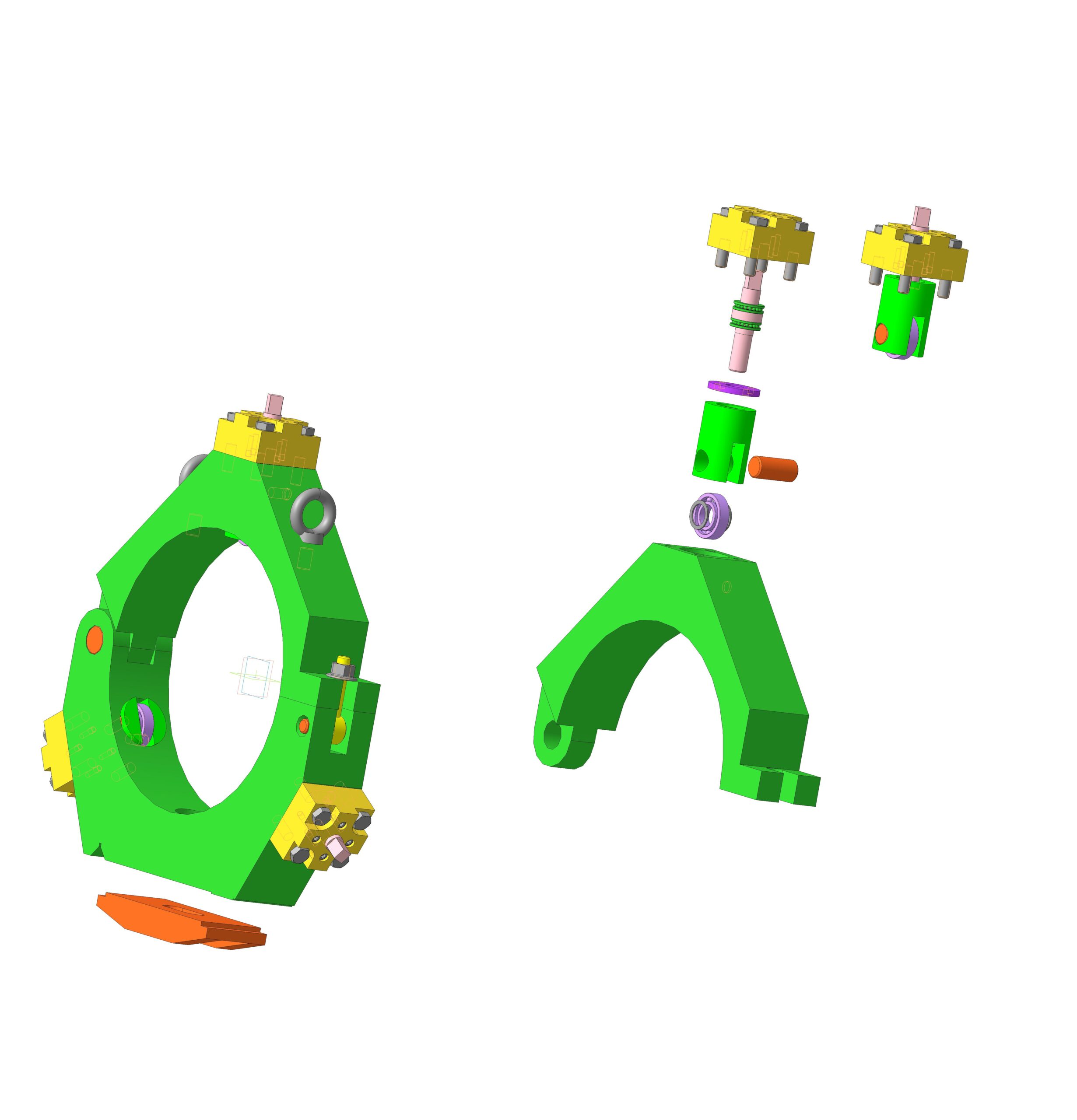

Состав: 3D сборка, модели входящих деталей, чертежи некоторых деталей

Софт: КОМПАС-3D 16

Файлы:

Сборка/

Сборка/разбор.a3d

Сборка/Детали/

Сборка/Детали/Винт.m3d

Сборка/Детали/Вилка.m3d

Сборка/Детали/Наконечник.m3d

Сборка/Детали/Шайба.m3d

Сборка/Детали/Кольцо.m3d

Сборка/Детали/Ось 20.m3d

Сборка/Детали/Ось 30х100.m3d

Сборка/Детали/Корпус.m3d

Сборка/Детали/Подшипник 8105.m3d

Сборка/Детали/Плита прижимная.m3d

Сборка/Детали/Ось 30.m3d

Сборка/Детали/Крышка.m3d

Сборка/Детали/Шайба 40 86 2.m3d

Сборка/Детали/Подшипник 6206.m3d

Сборка/Детали/Крышка винта.m3d

Сборка/Механизм подачи ролика.a3d

Сборка/Узел верхний.a3d

Сборка/Сборка.a3d

Сборка/Механизм подачи ролика разбор.a3d

Сборка/Узел нижний.a3d

Сборка/Крышка (верх).a3d

Сборка/Крышка + узел винта разбор.a3d

Сборка/Корпус (низ).a3d

Чертежи/

Чертежи/Крышка _ 8т-5260-05.cdw

Чертежи/Крышка_8т-5260-02.cdw

Чертежи/Корпус_8т-5260-01.cdw

Чертежи/Винт _ 8т-5260-03.cdw

Чертежи/Крышка _ 8т-5260-04.cdw

Чертежи/Вилка _ 8т-5260-06.cdw
