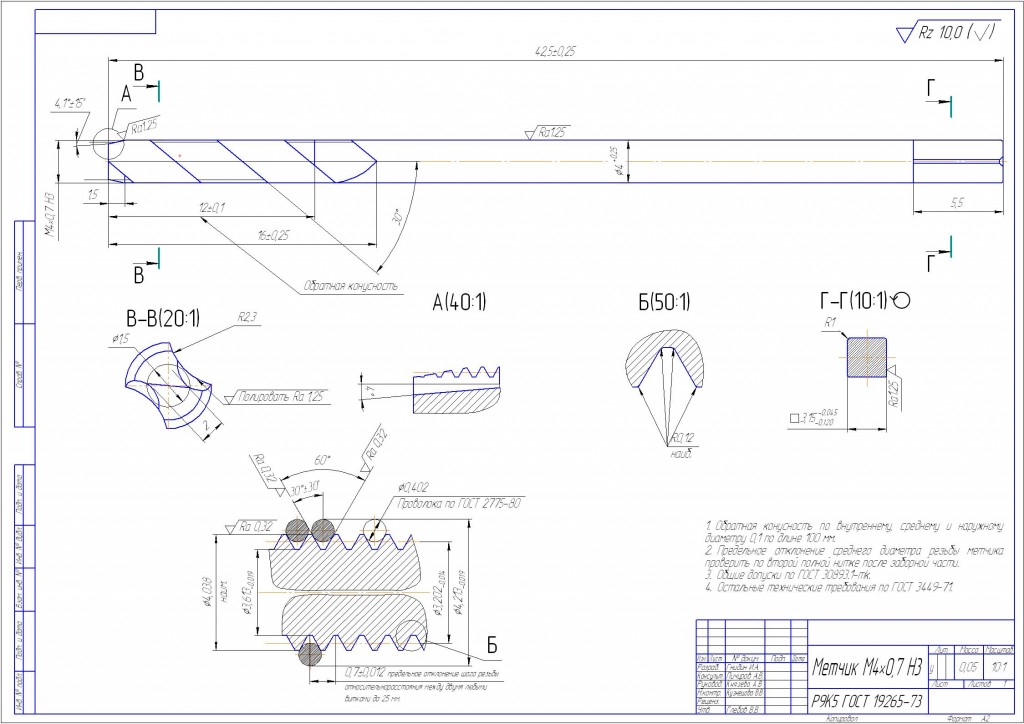

Метчик с винтовой стружечной канавкой для нарезания резьбы:
Резьба – М4-7Н×6
Обрабатываемый материал – конструкционная криогенная сталь 12Х18Н10Т ГОСТ 5632-72 (твердость НВ=179 МПа)
Длина резьбового глухого отверстия l = 9 мм.
Длина нарезаемой резьбы l1 = 6 мм
Размер фаски С = 0,3 мм
АПИ НГТУ, гр.АЗМ 2009-3
