Модульная дисковая фреза

БНТУ
Факультет машиностроительный
Курсовой проект по дисциплине: "инструментальные системы"
Тема:"проектирование инструментальных систем"
минск 2015

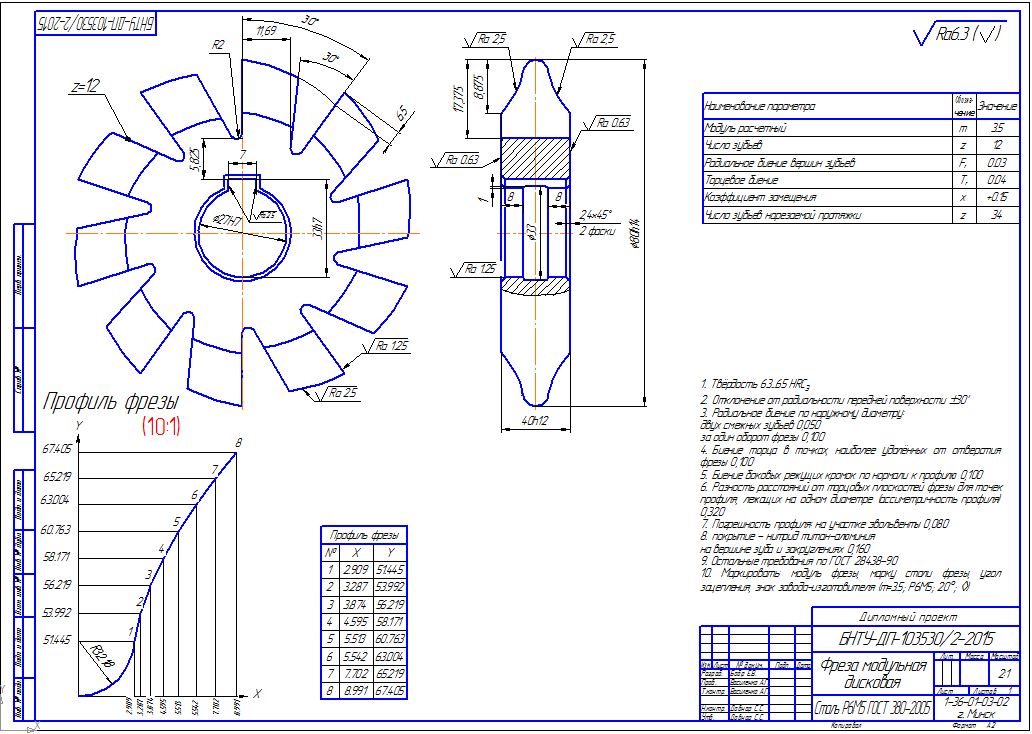

В данном проекте рассматривается модульная дисковая фреза для нарезания эвольвентных зубьев на протяжках. Графическая часть содержит чертеж фрезы на формате А2. Пояснительная записка содержит расчет фрезы (5 листов).
Характеристики дисковой модульной фрезы:
Предварительно принимаем в зависимости от модуля колеса m=3.5:
Наружный диаметр фрезы dao=80 мм
Диаметр посадочного отверстия d=27 мм
Число зубьев фрезы Zo=12

Состав: Фреза модульная дисковая, пояснительная записка с расчетом фрезы Язык документа

Софт: КОМПАС-3D 14.0

Сайт: www

Файлы:
модульная дисковая фреза.cdw
расчет фрезы.doc
