Ножницы ручные пневматические

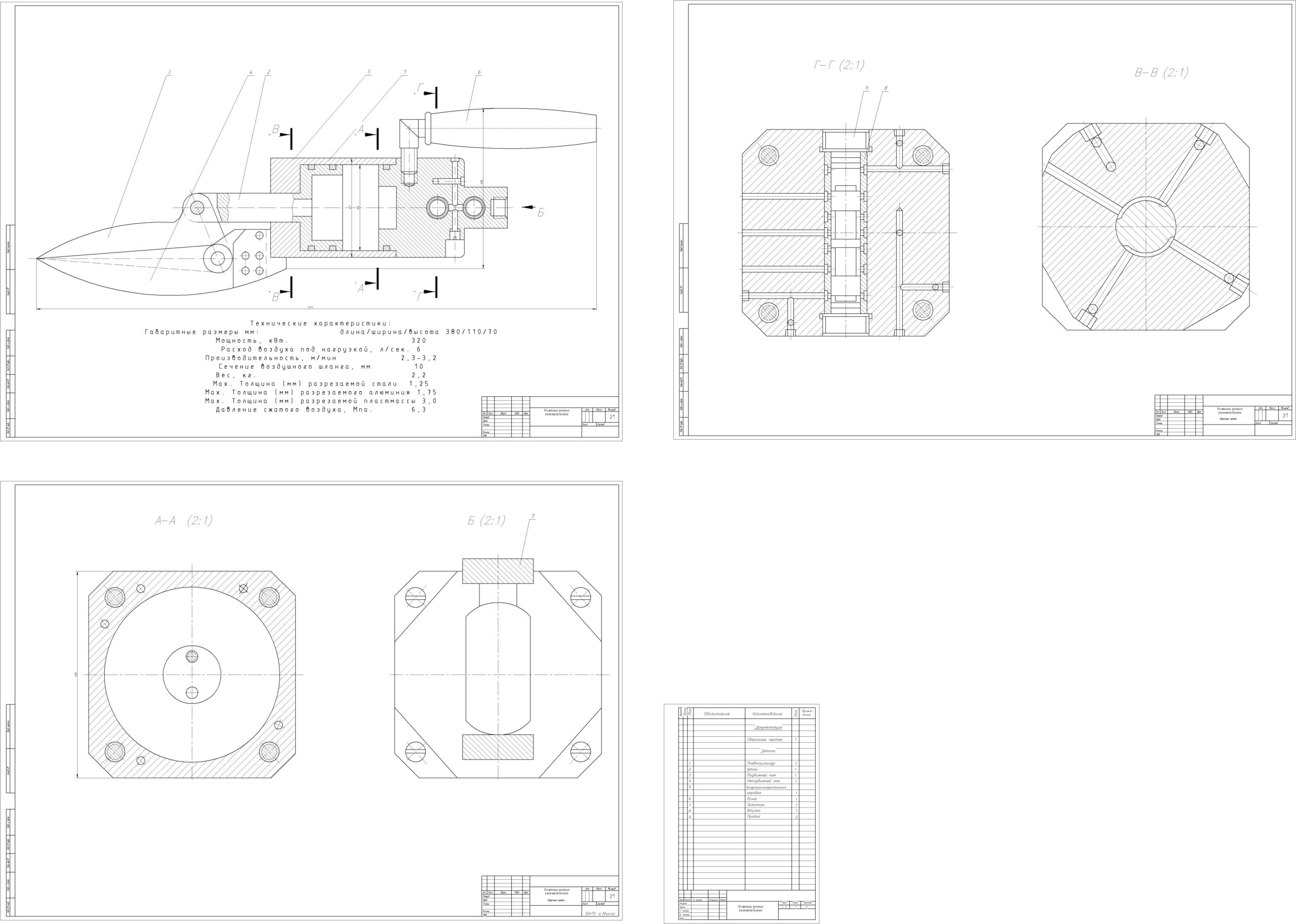

Ножницы ручные пневматические, можно использовать работу как курсовой проект, контрольную работу, самостоятельную работу. Прилагается doc файл с расчетами, подтверждающими работоспособность и надежность конструкции.

Технические характеристики:
Габаритные размеры мм: длина/ширина/высота 380/110/70
Мощность, кВт. 320
Расход воздуха под нагрузкой, л/сек. 6
Производительность, м/мин 2,3-3,2
Сечение воздушного шланга, мм 10
Вес, кг. 2,2
Мах. Толщина (мм) разрезаемой стали 1,25
Мах. Толщина (мм) разрезаемого алюминия 1,75
Мах. Толщина (мм) разрезаемой пластмассы 3,0
Давление сжатого воздуха, Мпа. 6,3

СОДЕРЖАНИЕ

Введение 5
1. Регламент, справка патентно-информационных исследований 7
2. Матрица сравнительного анализа технических решений по критериям эффективности 11
3. Анализ выбранных аналогов и обоснование прототипа 13
4. Разработка функционально-физической схемы технического предложения 30
5. Описание технического предложения 32
6. Расчеты, подтверждающие работоспособность и надежность конструкции. 34
Заключение 36
Литература 37
Приложение А

В ходе выполнения данной курсовой работы было проведено ознакомление с методикой анализа новизны и эффективности создаваемых технических предположений, которая включила в себя следующие разделы:
- регламент исследований по научно-технической литературе и фондам патентной информации;
- обработка результатов исследований;
- назначение, описание выбранных для анализа аналогов;
- обоснование прототипа;
- рекомендации по усовершенствованию прототипа.
В итоге была решена инженерная задача по совершенствованию пневматических ручных ножниц, что дало возможность закрепить общетеоретические и практические навыки поиска новых технических решений. Инженерный анализ предполагал выработку конкретных рекомендаций и предположений по применению, изменению или отклонению рассматриваемых вариантов, а так же обоснование. Процесс инженерного анализа состоял из ряда последовательных проектно-конструкторских и исследовательских операций, проведенных в следующем порядке:
- определение работоспособности отобранных вариантов технических решений;
- определение физических принципов действия;
- оценивание достоинства и недостатков и определение доминирующих факторов, т.е. факторов, в наибольшей степени влияющих на функционирование оборудования;
- определение характера нагружения, надёжности, технологичности изготовления, монтажа.

Состав: Спецификация, Пояснительная записка, Вид общий (ВО) Язык документа

Софт: AutoCAD V13

Файлы:
zapiska.doc
nozhnicy_pnevmaticheskie.dwg
nozhnicy_pnevmaticheskie.frw
