Оправка для нарезки зубьев в коническом колесе.

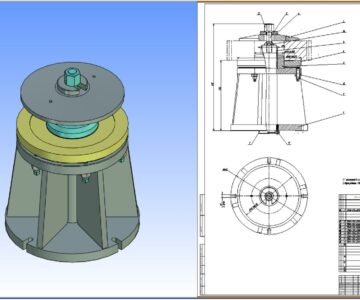

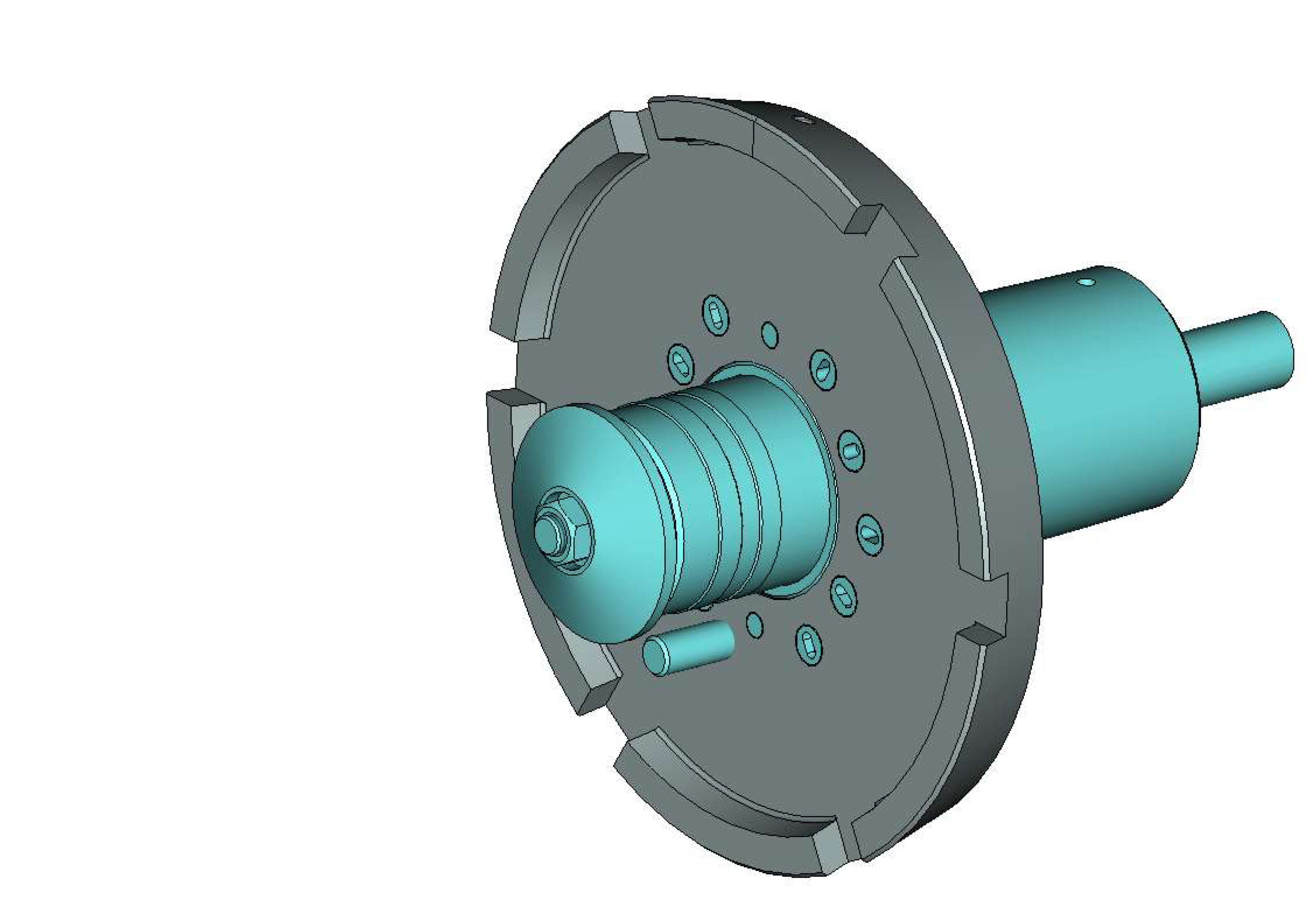

Оправка предназначена для нарезки зубьев в коническом колесе на зуборезном станке 5С280П. Оправка устанавливается в шпиндель станка, обрабатываемое колесо базируется по цилиндрической поверхности диаметром d=124.2 и на торцевую плоскость по d=460. Обработка осуществляется специальной зуборезной головкой.

Состав: 3D Сборка.Деталировка.

Софт: T-FLEX CAD 10

Файлы:

Каталог
Машиностроение и механика
Станки и инструменты
Режущий, станочный инструмент
Оправка для нарезки зубьев в коническом колесе.

7550-5039 Оправка для нарезки зубьев в колесе РПК-80.00.202Б/7550-5013.03 Гайка.grb

7550-5039 Оправка для нарезки зубьев в колесе РПК-80.00.202Б/7550-5013.04 Переходка.grb

7550-5039 Оправка для нарезки зубьев в колесе РПК-80.00.202Б/7550-5039.01 Корпус.grb

7550-5039 Оправка для нарезки зубьев в колесе РПК-80.00.202Б/7550-5039.02 Диск.grb

7550-5039 Оправка для нарезки зубьев в колесе РПК-80.00.202Б/7550-5039.03 Тяга.grb

7550-5039 Оправка для нарезки зубьев в колесе РПК-80.00.202Б/7550-5039.04 Шайба.grb

7550-5039 Оправка для нарезки зубьев в колесе РПК-80.00.202Б/7550-5039.05 Палец.grb

7550-5039 Оправка для нарезки зубьев в колесе РПК-80.00.202Б/7550-5039.СБ Оправка для нарезки зубьевв в колесе РПК-80.00.202Б.grb

7550-5039 Оправка для нарезки зубьев в колесе РПК-80.00.202Б/Винт М16х45 СТП 002522.233-82.grb

7550-5039 Оправка для нарезки зубьев в колесе РПК-80.00.202Б/Винт М16х80 СТП 002522.233-82.grb
