Патрон двухкулачковый

Московский государственный технический университет им. Н.Э.Баумана
Кафедра машиностроения
Домашнее задание по дисциплине "Инженерная графика"
Москва 2015

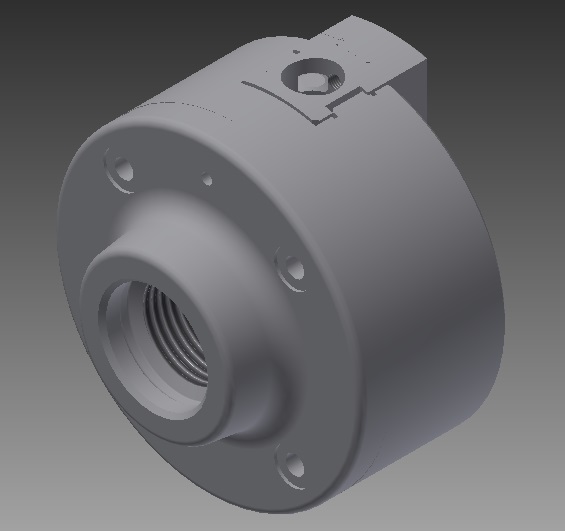

В данной работе рассматривается 3-D модель двухкулачкового патрона. Изобретение относится к области металлообработки и может найти применение для зажима деталей при обработке на токарных станках.

Состав: Инженерная графика (ИГ), Двухкулачковый патрон (ДП), Сборка(корпус, винт, кулачок 8-9-10, сухарь, фланец). Язык документа

Софт: Autodesk Inventor 2015

Сайт: www

Файлы:

Каталог / Бесплатные работы / Патрон двухкулачковый

Патрон двухкулачковый\Винт.idw
Патрон двухкулачковый\Винт.ipt
Патрон двухкулачковый\Корпус.idw
Патрон двухкулачковый\Корпус.ipt
Патрон двухкулачковый\Кулачок 10.idw
Патрон двухкулачковый\Кулачок 10.ipt
Патрон двухкулачковый\Кулачок 8.idw
Патрон двухкулачковый\Кулачок 8.ipt
Патрон двухкулачковый\Кулачок 9.ipt
Патрон двухкулачковый\Сборка.iam
Патрон двухкулачковый\Сухарь-1.idw
Патрон двухкулачковый\Сухарь.idw
Патрон двухкулачковый\Сухарь.ipt
Патрон двухкулачковый\Фланец.idw
Патрон двухкулачковый\Фланец.ipt
Патрон двухкулачковый
Чтобы скачать чертеж, 3D Модель или проект, Вы должны войти под своим именем. Это бесплатный раздел сайта (без учета рейтинга), но регистрация нужна.
