Патрон токарного станка d300

213

1475

Политехнический институт, Сибирский Федеральный Университет
Кафедра Технологических машин и оборудования
Курс 2
Дисциплина: Информатика
Красноярск, 2015

Патрон используется в составе передней бабки (шпинделя) токарного станка для зажима обрабатываемой детали

3D Модели И06 Иванов Патрон Станок токарный

Автор

Борис Сержантов

Дата

18.09.2015

Язык

Русский

Состав

Корпус, Прижим, Коромысло, Пружина, Диск, Кольцо, Полукольцо, Опора, Клин, Ось, Штифт, Кулачок, Колпачок, Стакан, Набивка, Сборка

Софт

КОМПАС-3D 11 Как открыть?

Содержимое архива

графика
- 17 Пружина.m3d
- 5 Гнездо.m3d
- 14 Штифт.m3d
- 10 Болт.m3d
- 4 Пружина.m3d
- 20 шпилька.m3d
- 3 Коромысло.m3d
- 2 Прижим.m3d
- 12 Опора пружины.m3d
- Патрон токарного станка.cdw
- 18 Стакан.m3d
- 21 упор.m3d
- 16 Колпачок.m3d
- 1 корпус_чертеж.jpg

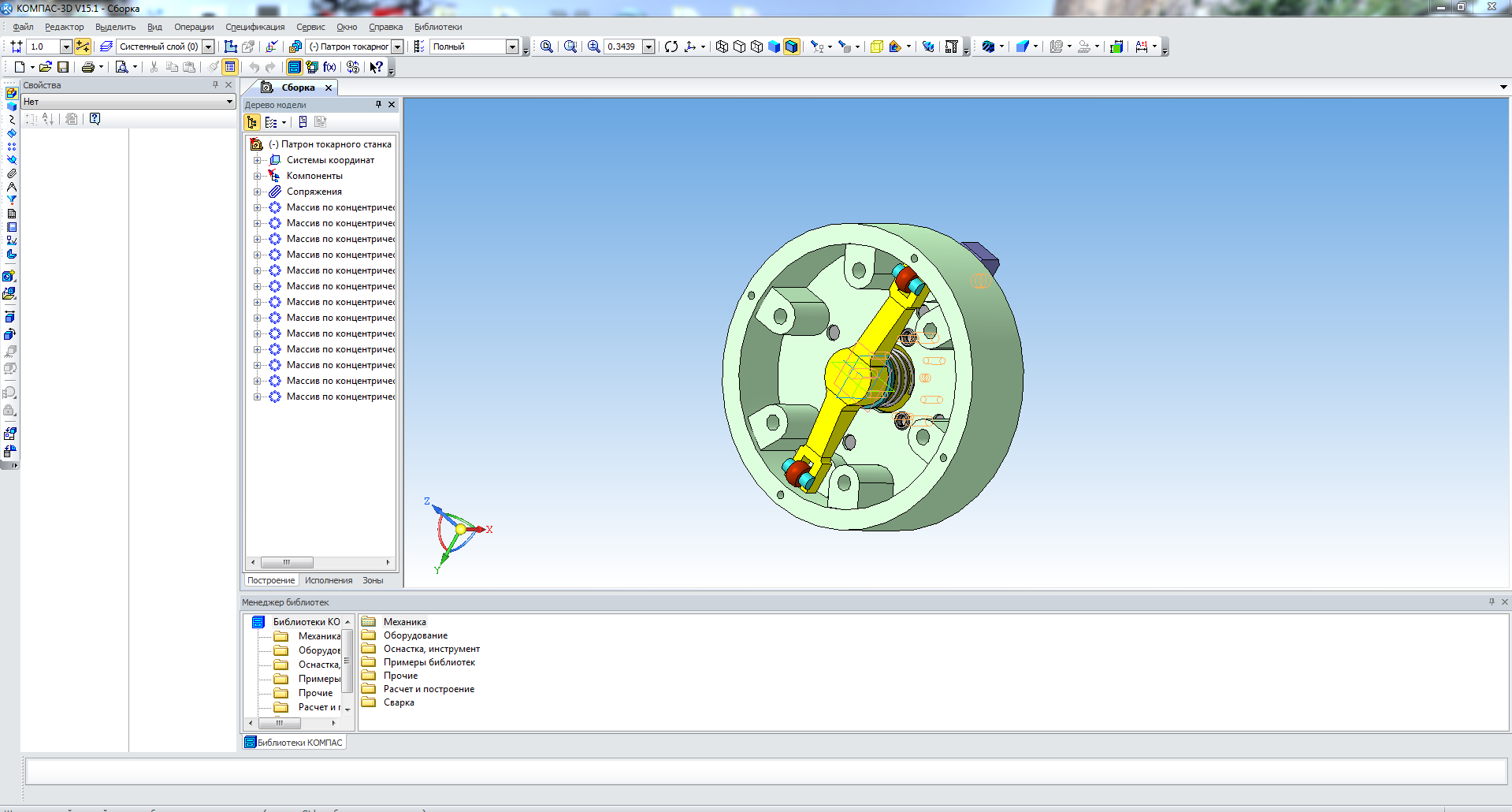

- Сборка.a3d
- 13 Пружина.m3d
- 11 Ось.m3d
- 6 Клин.m3d
- 1 корпус.m3d
- 7 Диск.m3d
- 24 Гайка.m3d
- 1 корпус_чертеж.cdw
- 19 Набивка.m3d
- 8 Опора.m3d
- 9 полукольцо.m3d
- 15 Кулачок.m3d
