Пиноль токарного станка

Пиноль устанавливается в заднюю бабку токарного станка и является станочной оснасткой.

Состав: 3D сборка

Софт: КОМПАС-3D 20

Файлы:

Пиноль Р319-2011.07/

Пиноль Р319-2011.07/Р319-2011.07.00 - Пиноль_Р.spw

Пиноль Р319-2011.07/Р319-2011.07.06 - Пиноль.m3d

Пиноль Р319-2011.07/Р319-2011.07.00 - Пиноль.spw

Пиноль Р319-2011.07/Р319-2011.07.05 - Серьга.m3d

Пиноль Р319-2011.07/Р319-2011.07.02 - Корпус.png

Пиноль Р319-2011.07/Р319-2011.07.05 - Серьга.cdw

Пиноль Р319-2011.07/Р319-2011.07.09 - Палец.png

Пиноль Р319-2011.07/Р319-2011.07.04 - Ручка.m3d

Пиноль Р319-2011.07/Р319-2011.07.00 - Пиноль.a3d

Пиноль Р319-2011.07/Р319-2011.07.00 - Пиноль.png

Пиноль Р319-2011.07/Р319-2011.07.01 - Ось.cdw

Пиноль Р319-2011.07/Р319-2011.07.02 - Корпус.cdw

Пиноль Р319-2011.07/Р319-2011.07.08 - Втулка.cdw

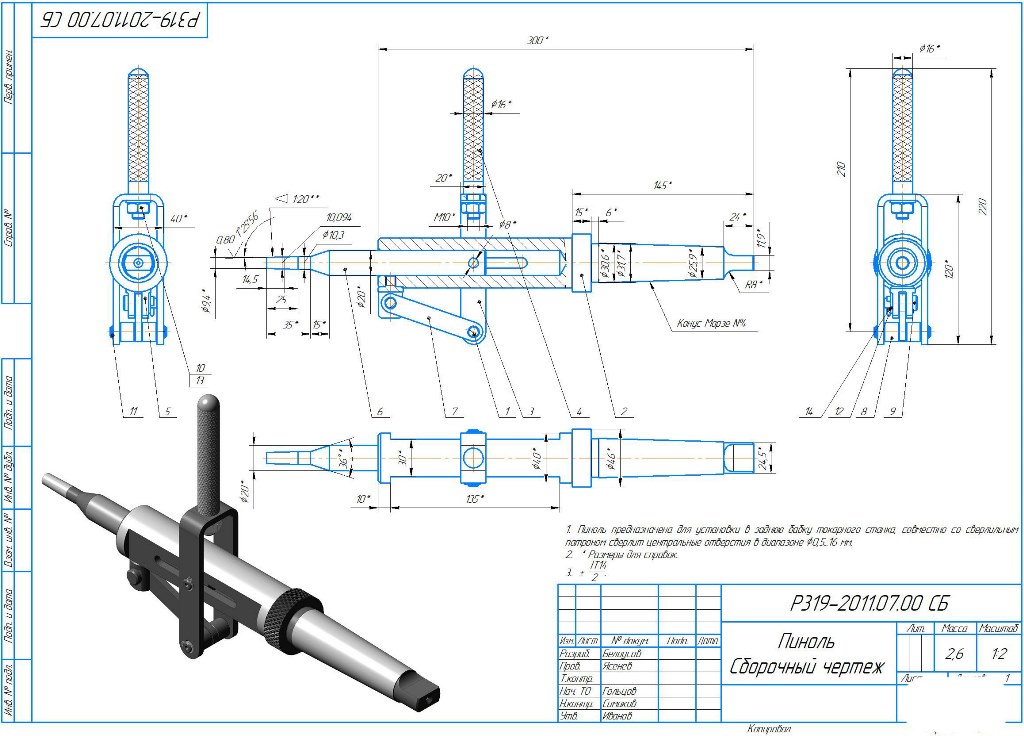

Пиноль Р319-2011.07/Р319-2011.07.00 СБ - Пиноль Сборочный чертеж_Р.cdw

Пиноль Р319-2011.07/Р319-2011.07.04 - Ручка.png

Пиноль Р319-2011.07/Р319-2011.07.08 - Втулка.m3d

Пиноль Р319-2011.07/Р319-2011.07.03 - Вилка.cdw

Пиноль Р319-2011.07/Р319-2011.07.09 - Палец.m3d

Пиноль Р319-2011.07/Р319-2011.07.04 - Ручка.cdw

Пиноль Р319-2011.07/Р319-2011.07.00 СБ - Пиноль Сборочный чертеж.cdw

Пиноль Р319-2011.07/Р319-2011.07.06 - Пиноль.cdw

Пиноль Р319-2011.07/Р319-2011.07.09 - Палец.cdw

Пиноль Р319-2011.07/Р319-2011.07.07 - Тяга.m3d

Пиноль Р319-2011.07/Р319-2011.07.05 - Серьга.png

Пиноль Р319-2011.07/Р319-2011.07.01 - Ось.m3d

Пиноль Р319-2011.07/Р319-2011.07.02 - Корпус.m3d

Пиноль Р319-2011.07/Р319-2011.07.07 - Тяга.cdw

Пиноль Р319-2011.07/Р319-2011.07.03 - Вилка.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
