Приспособление применяется для фрезерования паза в детали вал и предназначено для базирования заготовки внешней цилиндрической поверхностью.

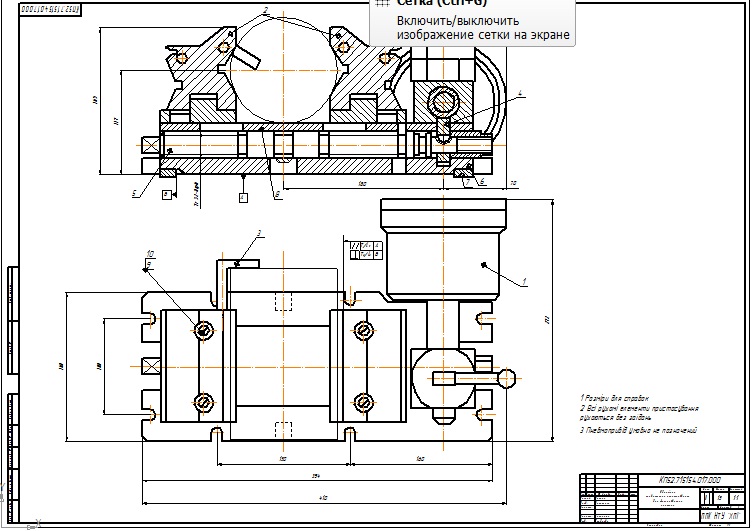

Одноместное пневматическое приспособление для фрезеруванння плоскости для горизонтально-фрезерного консольного станока 6Г82
Завдання: Спроектувати пристосування фрезерне пневматичне одномісне яке за стосовується при фрезеруванні паза розміром 5H12 в детлі – вал згідно ри-сунку 13. Вихідні дані : річна програма випуску деталей N = 1500000 шт., ви-робництво крупносерійне, верстат моделі 6Г82, матеріал деталі – сталь 20, шорсткість обробляємої поверхні – Ra 6,3 глибина різання t = 5 мм
есть деталировка?
Роман, читайте описание к работам, поле состав, кнопку просмотр файлов нажимайте
