Приспособление для центрирования длинных заготовок на токарный станок

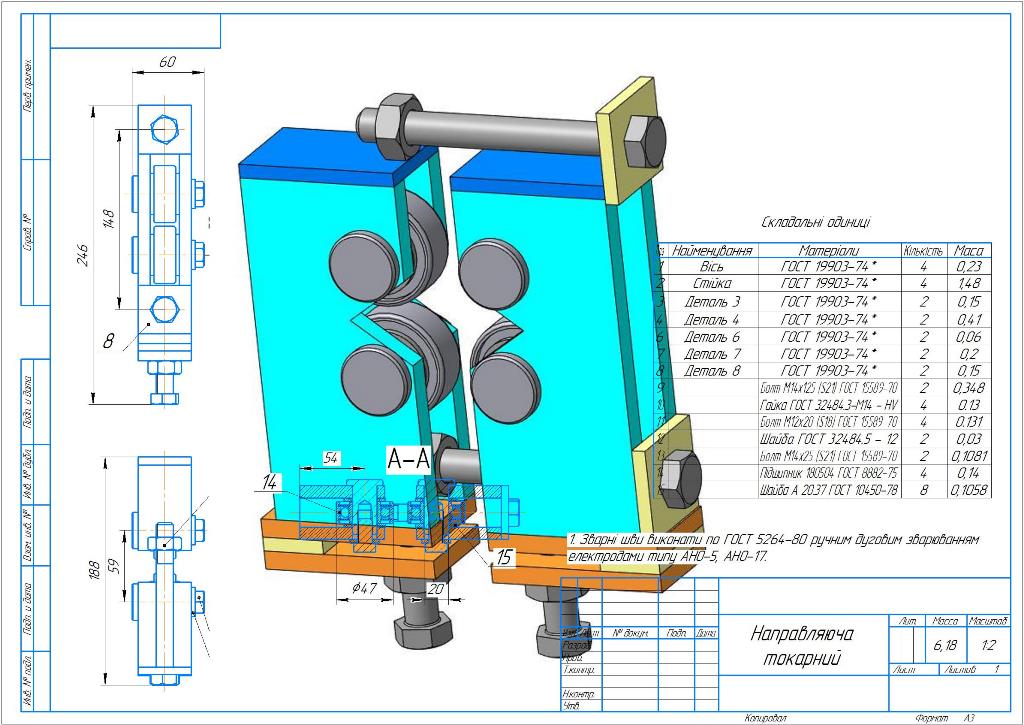

Приспособление для центрирования длинных заготовок на токарный станок. Используется при обработке длинных заготовок типа шпилька, длиной более длины направляющего шпинделя токарного станка, устанавливается на металлическую конструкцию из двух уголков, позволяет отцентрировать ось вращения заготовки.

Состав: Ось 2D-3D, Деталь 2, 3, 4, 5, 6, 7, 8 2D-3D, Направляющая сборочный чертеж, Подшипник 3D, Сборка 3D, Стойка 2D-3D Язык документа

Софт: КОМПАС-3D v17.1

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Приспособление для центрирования длинных заготовок на токарный станок

Направляючі для токарного/
Направляючі для токарного/Вісь.cdw
Направляючі для токарного/Вісь.m3d
Направляючі для токарного/Деталь 3.cdw
Направляючі для токарного/Деталь 3.m3d
Направляючі для токарного/Деталь 4.cdw
Направляючі для токарного/Деталь 4.m3d
Направляючі для токарного/Деталь 5.m3d
Направляючі для токарного/Деталь 6.cdw
Направляючі для токарного/Деталь 6.m3d
Направляючі для токарного/Деталь 7.cdw
Направляючі для токарного/Деталь 7.m3d
Направляючі для токарного/Деталь 8.cdw
Направляючі для токарного/Деталь 8.m3d
Направляючі для токарного/Направляюча токарний.cdw
Направляючі для токарного/Підшипник.m3d
Направляючі для токарного/Сборка.a3d
Направляючі для токарного/Стійка.cdw
Направляючі для токарного/Стійка.m3d
