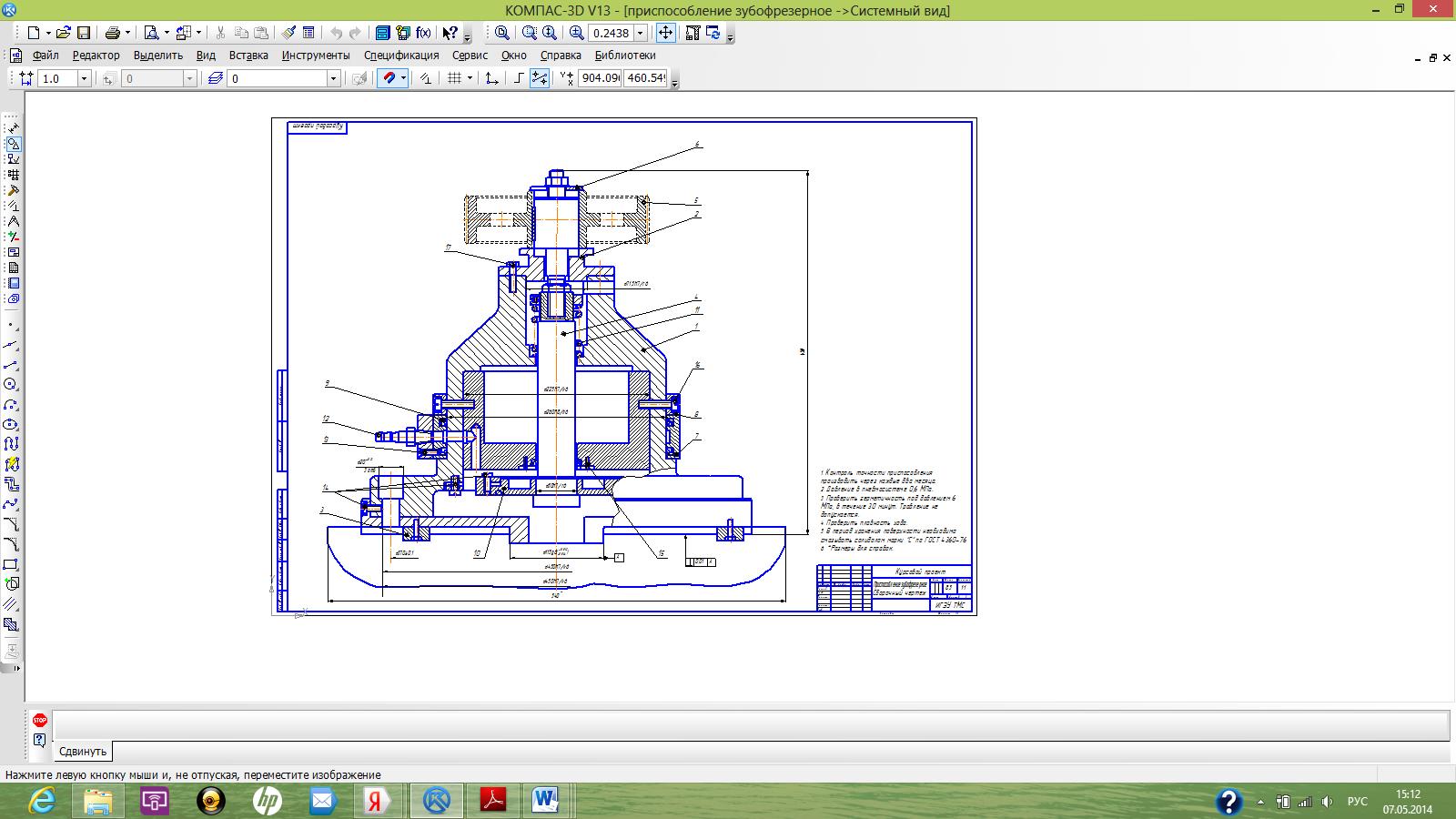

Приспособление зубофрезерное

ИГЭУ
Кафедра ТМС
Курсовой проект по дисциплине "Технологическая оснастка"
На тему: "Проектирование станочного приспособления"
Иваново 2013

В данном проекте разработано приспособление для нарезания зубчатых колес в условиях серийного производства. Курсовой проект содержит лист ватмана формата А1 графической части, 14 страниц пояснительной записки, содержащей 4 рисунка.(реферат к курсовой работе)

СОДЕРЖАНИЕ

1. Общая часть…………………………………………………………………….5
1.1. Анализ исходных данных и формулирование служебного назначения приспособления…………………………………………………………………….5
1.2. Выбор группы приспособления…………………………………………….5
1.3. Разработка схемы базирования заготовки………………………………...6
1.4. Определение направления действия сил и моментов резания при механической обработки деталей…………………………………………………………..6
1.5. Определение вида опорных элементов и формы их рабочей поверхности
1.6. Разработка компоновки приспособления………………………………….7
1.7. Силовой расчет станочных приспособлений……………………………..7
1.7.1 Определение сил и моментов резания…………………………………….7
1.7.2. Выбор коэффициента трения заготовки с опорными и зажимными эле-ментами…………………………………………………………………………….7
1.7.3. Расчет коэффициента надежности закрепления К……………………….7
1.7.4. Составление расчетной схемы и исходного уравнения для расчета зажимного усилия Рз.....................9
1.7.5. Составление расчетной схемы и исходного уравнения для расчета исходного усилия Ри……………………………………………………………………..9
1.7.6. Расчет приводов зажимных устройств…………………………………...9
1.8. Выбор расчетных параметров…………………………………………......10
1.8.1. Методика расчета приспособления на точность………………………..10
1.8.2. Определение расчетных факто-ров………………………………………...11
Список литературы…………………………………………………………………12

Приспособление должно служить для фрезерования зубьев цилиндрических зубчатых колес червячной фрезой на зубофрезерном станке 5К324А. Тип производства - среднесерийное, поэтому необходимо применение механизированного привода.
Из чертежа детали следует, что заготовка должна базироваться по отвер-стию, установочной базой должна служить плоская торцовая поверхность заготовки. Материал детали - сталь 40ХН σв=780 МПа, НВ=245.
При нарезании зубьев необходимо обеспечить соосность делительного диаметра зубчатого колеса и центрального отверстия. Допускаемое отклонение от соосности 0,080мм.
Приспособление предназначено для работы в следующих условиях:
Температура воздуха 10…50ºС;
Влажность воздуха 40…90%;
Уровень запылённости 3-5 г/см.

Состав: Приспособление зубофрезерное (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
приспособление зубофрезерное.cdw
список литературы.docx
титульник.docx
записка тех.оснастка.doc
спецификация.doc
