Конкурс асов 3D-моделирования 2020

Проектирование метчика М14х2 и трехсторонней дисковой фрезы B=5

Самарский государственный технический университет, Кафедра "Автоматизированные станочные и инструментальные системы", Курсовая работа по дисциплине "Режущий инструмент", На тему: "Проектирование Метчика М14х2 и трехсторонней дисковой фрезы B=5", Самара 2016

Объект исследования: фреза дисковая, метчик машинно-ручной.
Цель работы: спроектировать режущие инструменты.
В курсовом проекте приведены расчеты всех параметров и размеров указанных инструментов, выбраны материалы для изготовления инструмента.
Разработаны рабочие чертежи рассчитываемых инструментов.
Введение 4
1. Проектирование метчика M14x2 6
1.1 Обоснование использования инструмента 6
1.2 Обоснование выбора материала 6
1.3 Расчет геометрических параметров 6
1.3.1 Определение параметров внутренней резьбы детали (гайки) 6
1.3.2 Определение числа метчиков в комплекте и распределение нагрузки между ними 6
1.3.3 Определение режущей части d_3 на переднем торце метчика 7
1.3.4 Определение угла наклона режущей части φ 7
1.3.5 Определение высоты профиля резьбы 7
1.3.6 Определение числа перьев 8
1.3.7 Определение формы и размеров стружечных канавок 8
1.3.8 Определение толщины срезаемого слоя 8
Определение длины заборной части l_1 и длины калибрующей части l_2 8
1.4 Определение передних и задних углов, величины падения затылка 9
1.5 Определение параметров резьбы метчика 9
1.6 Выбор хвостовика метчика 10
1.7 Определение длины метчика 11

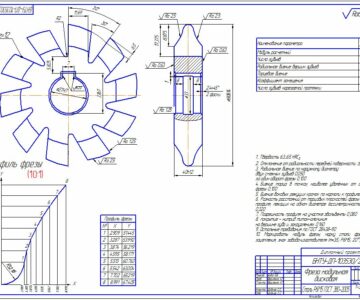

2. Проектирование дисковой фрезы B=5 12
2.1 Обоснование использования инструмента 12
2.2 Обоснование выбора материала 12
2.3 Расчет геометрических параметров 12
2.3.1 Определение нормального заднего угла фрезы 12
2.4 Определение диаметра дисковой фрезы 12
2.5 Определение числа зубьев фрезы 12
2.6 Определение высоты зуба 13
2.7 Определение силы резания 13
2.8 Определение точности конструктивных элементов фрезы 14
2.9 Конструктивные параметры фрезы 14
3. Заключение 15
4. Список использованных источников 16

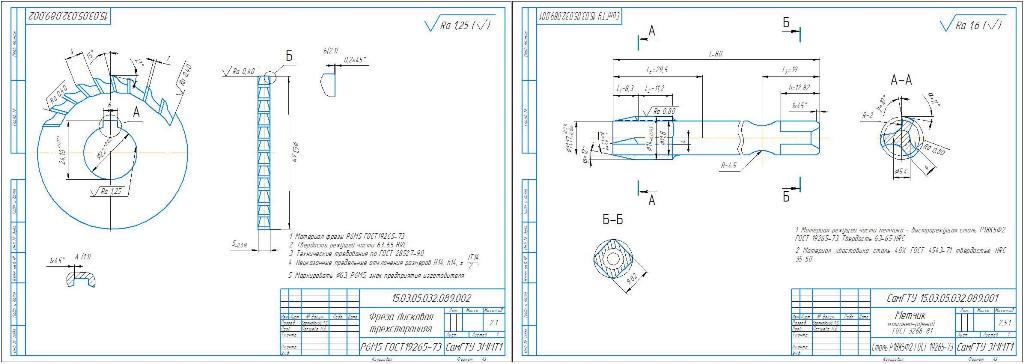

Состав: Рабочий чертеж "Машинно-ручного метчика М14х2" Язык документа

Софт: КОМПАС-3D 15.2 SP2

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Проектирование метчика М14х2 и трехсторонней дисковой фрезы B=5

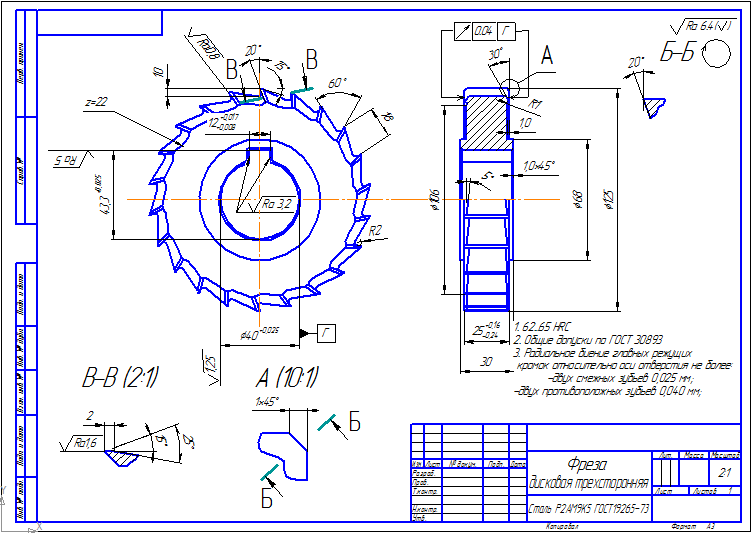

Freza_diskovaya_trekhstoronnyaya__15_03_05_032_089_0021.cdw
Metchik_M14kh2__SamGTU_15_03_05_032_89_01.cdw
MINISTERSTVO_OBRAZOVANIYa_I_NAUKI_RF.docx
