Проектирование режущего инструмента. ( протяжка и призматический фасонный резец)

Белорусский Национальный Технический Университет. Кафедра металлорежущие станки и инструменты. Курсовой проект по дисциплине металлорежущие инструменты. На тему проектирование режущего инструмента ( призматический фасонный резец и протяжка). Минск 2013

Исходные данные:
При проектировании протяжки
Диаметр отверстия d=18H9; диаметр под протягивание d0=16.6H12, длинна отверстия Lи=40мм. Материал детали чугун КЧ35
При проектировании фасонного резца:
Материал детали - 30ХМ4., Эскиз детали.

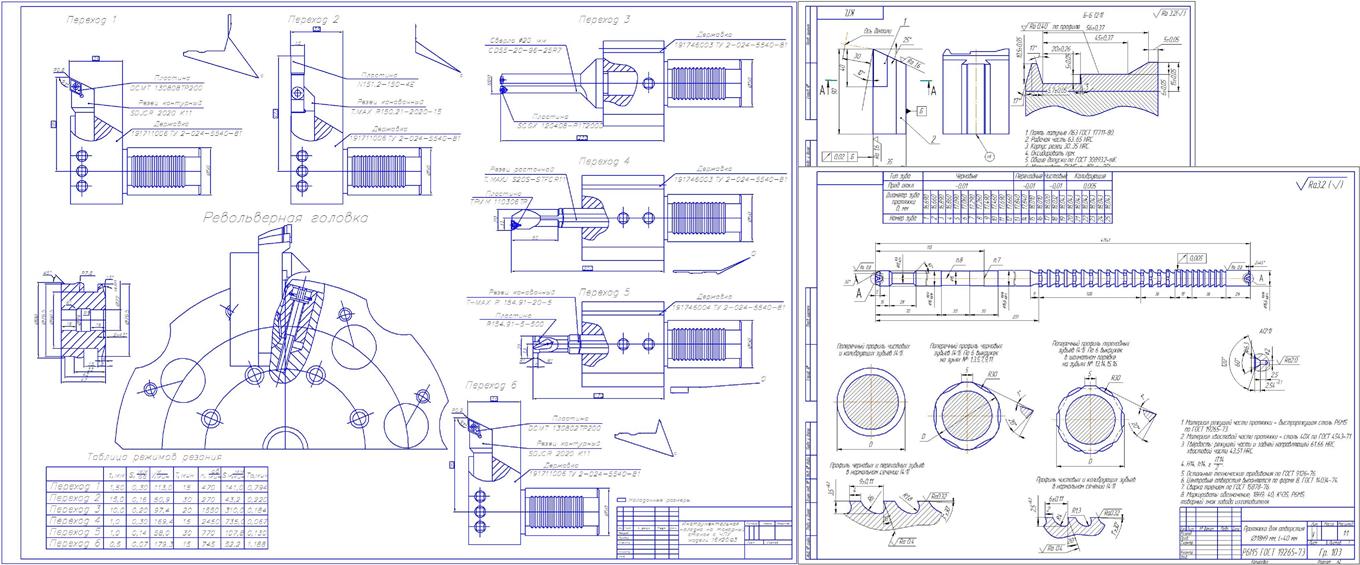

графическая часть содержит чертеж призматического фасонного резца и чертеж круглой протяжки, а так же инструментальную наладку на станке 16к20ф3.
Содержание
Аннотация
Введение
1. Расчет протяжки
1.1. Назначение и описание конструкции протяжки
1.2. Расчет геометрических и конструктивных параметров протяжки
2. Расчет призматического фасонного резца
2.1. Назначение и классификация фасонных резцов
2.2. Коррекционный расчет профиля призматического резца
2.3. Подготовка чертежа детали к расчету фасонного резца
2.4. Расчет допусков на размеры профиля
3. Разработка инструментальной наладки
3.1. Разработка маршрутной технологии
3.2. Выбор режущего и вспомогательного инструмента
3.3. Расчет режимов резания
4. Наладка инструмента на размер вне станка
Заключение
Литература
Приложение

Состав: Чертеж призматического фасонного резца, чертеж круглой протяжки, инструментальная наладка Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Проектирование режущего инструмента. ( протяжка и призматический фасонный резец)

Наладка.frw
Протяжка круглая D18.cdw
резец призматический фасонный(нов).cdw
Записка Резец фасонный
