Проектирование режущего инструмента (протяжка, сверло, резец)

Казанский национальный исследовательский технический университет имени А. Н. Туполева
Кафедра конструирования и машиностроительных технологий
Курсовая работа по дисциплине «Формообразующий инструмент»
На тему: «Проектирование режущего инструмента»
Альметьевск 2015

1. Проектирование сверла
Исходные данные:
Рассчитать и сконструировать спиральное сверло из быстрорежущей стали Р6М5 с коническим хвостовиком для обработки сквозного отверстия под протягивание глубиной l=50мм в заготовке из стали 20Х с пределом прочности σв = 460 МПа;

2. Проектирование круглой протяжки
Исходные данные:
1. Протягиваемая заготовка: материал – сталь 20Х;
твердость при протягивании HB 179,
заготовка – после отпуска;
отверстие под протягивание обработано сверлом;
диаметр отверстия до протягивания – D0 = 37,2H12мм;
диаметр отверстия после протягивания - D = 38H7мм;
параметр шероховатости поверхности Ra 3,2;
длина протягивания - l 50 мм.
Характер стенок: ТЛ-толстостенные;
2. Станок: горизонтально-протяжной, модель 7Б520;
тяговая сила станка Q 200000 Н;
максимальная длина хода штока max L 1600 мм;
диапазон рабочих скоростей 1.511.0м/мин;
состояние станка – удовлетворительное;

3. Проектирование фасонных резцов
Исходные данные:
материал заготовки сталь 5 ;
δ_В = 550 мПа;
модель станка 1290.

Содержание
Введение
1. Проектирование сверла
2. Проектирование круглой протяжки
3. Проектирование фасонного резца
Заключение
Список используемой литературы

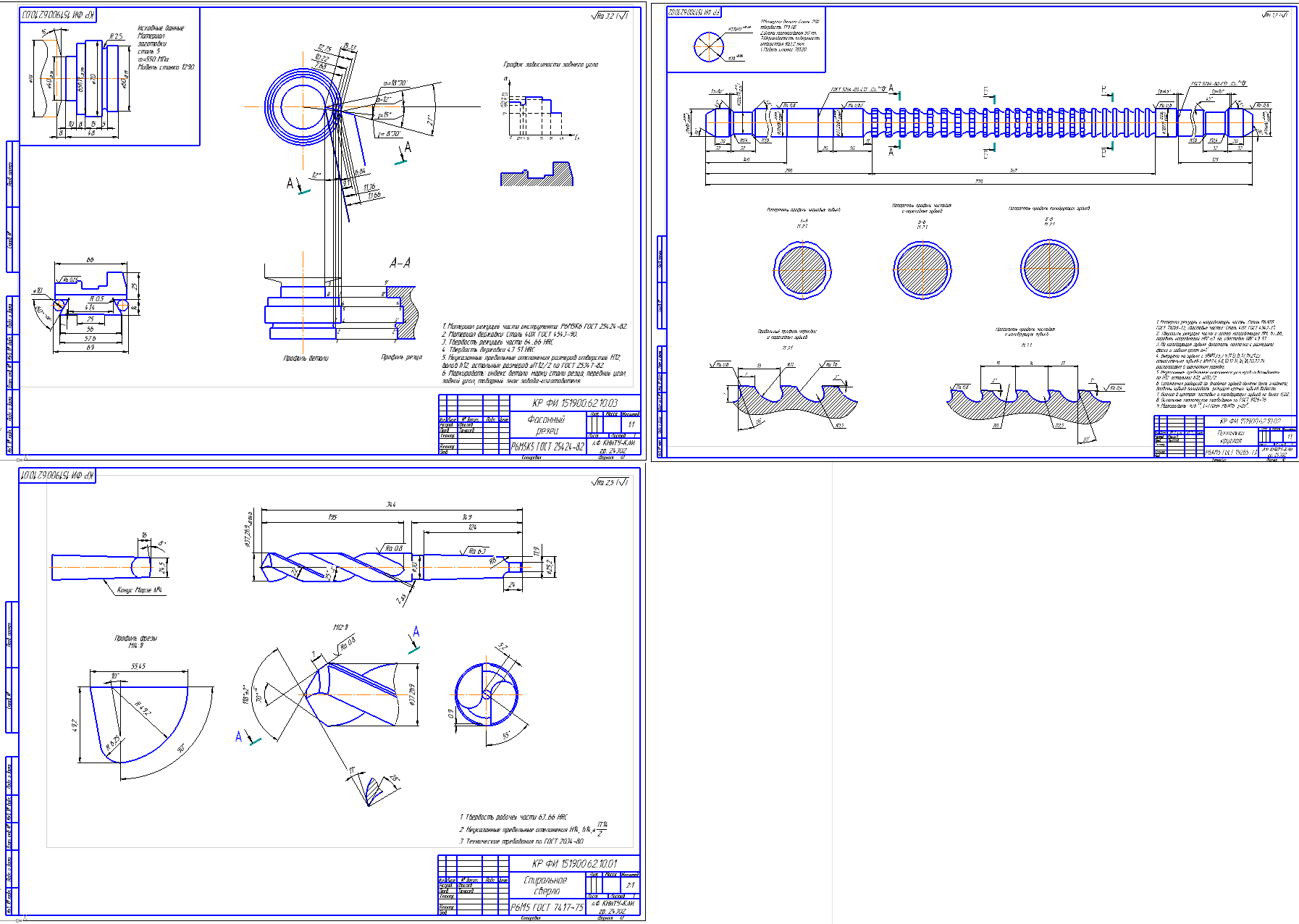

Состав: ПЗ, Протяжка круглая, Сверло, Фасонный резец Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Проектирование режущего инструмента (протяжка, сверло, резец)

Протяжка круглая А1.cdw
Сверло А2.cdw
фасонный резец А2.cdw
Пояснительная записка.docx
