Проектирование скальчатого кондуктора для детали типа крышка операции 060

ТТИ НИЯУ МИФИ(Национальный исследовательский ядерный университет «МИФИ»».
Трехгорный технологический институт – филиал НИЯУ МИФИ). Кафедра ОИД., г.Трёхгорный, 2013
Курсовой проект по дисциплине "Технологическая оснастка"

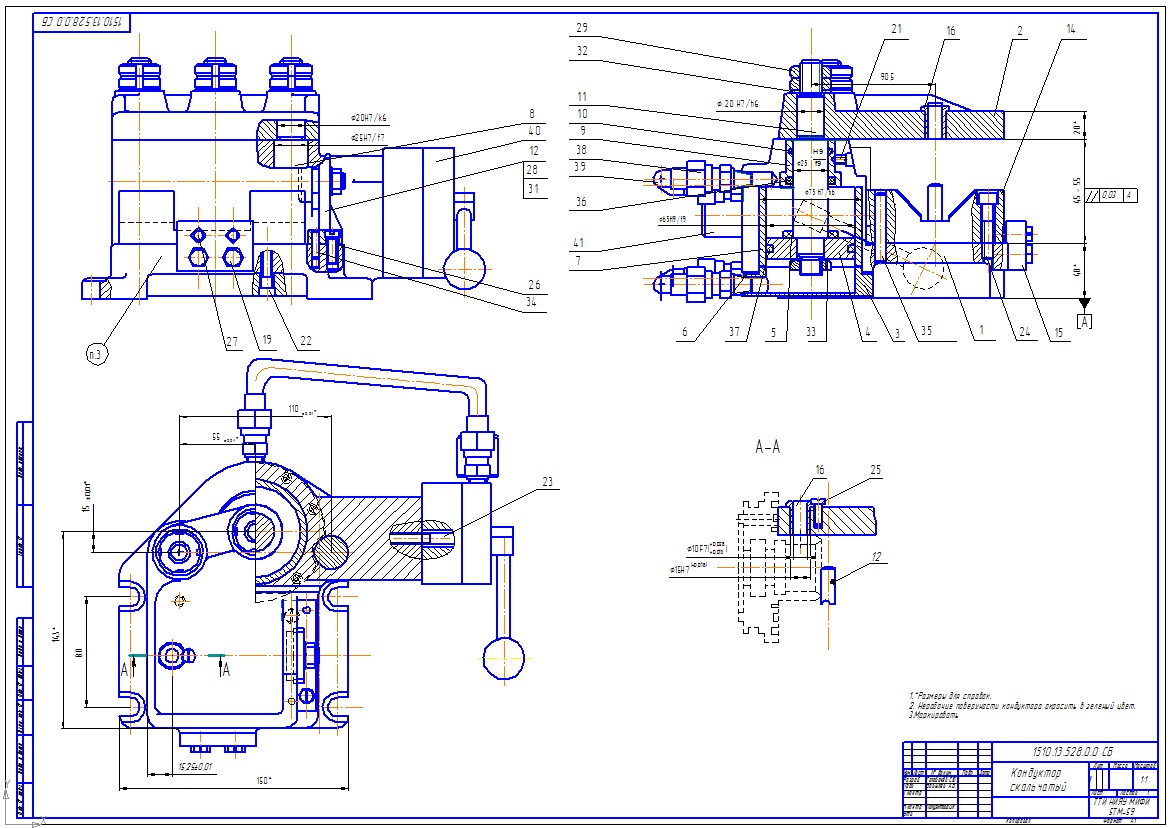

На тему: "Разработка комплекта конструкторской документации для приспособления сверлильного станка. Кондуктор скальчатый
пневматический Н=70-105мм."

В данном курсовом проекте рассматривается вопрос разработки комплекта конструкторской документации на приспособление для детали типа крышка на технологической операции 060.
В данной работе разработана принципиальная схема приспособления, рассчитаны силы зажима и место их приложения на основе расчета по усилиям резания. Определена необходимость применения вспомогательных устройств, выбор их конструкций исходя из массы заготовки и выполняемой операции при необходимой точности обработки.
Вычислена погрешность установки заготовки на приспособлении. Описана технология сборки приспособления, его установки и настройки на станке, последовательность действий при эксплуатации.
