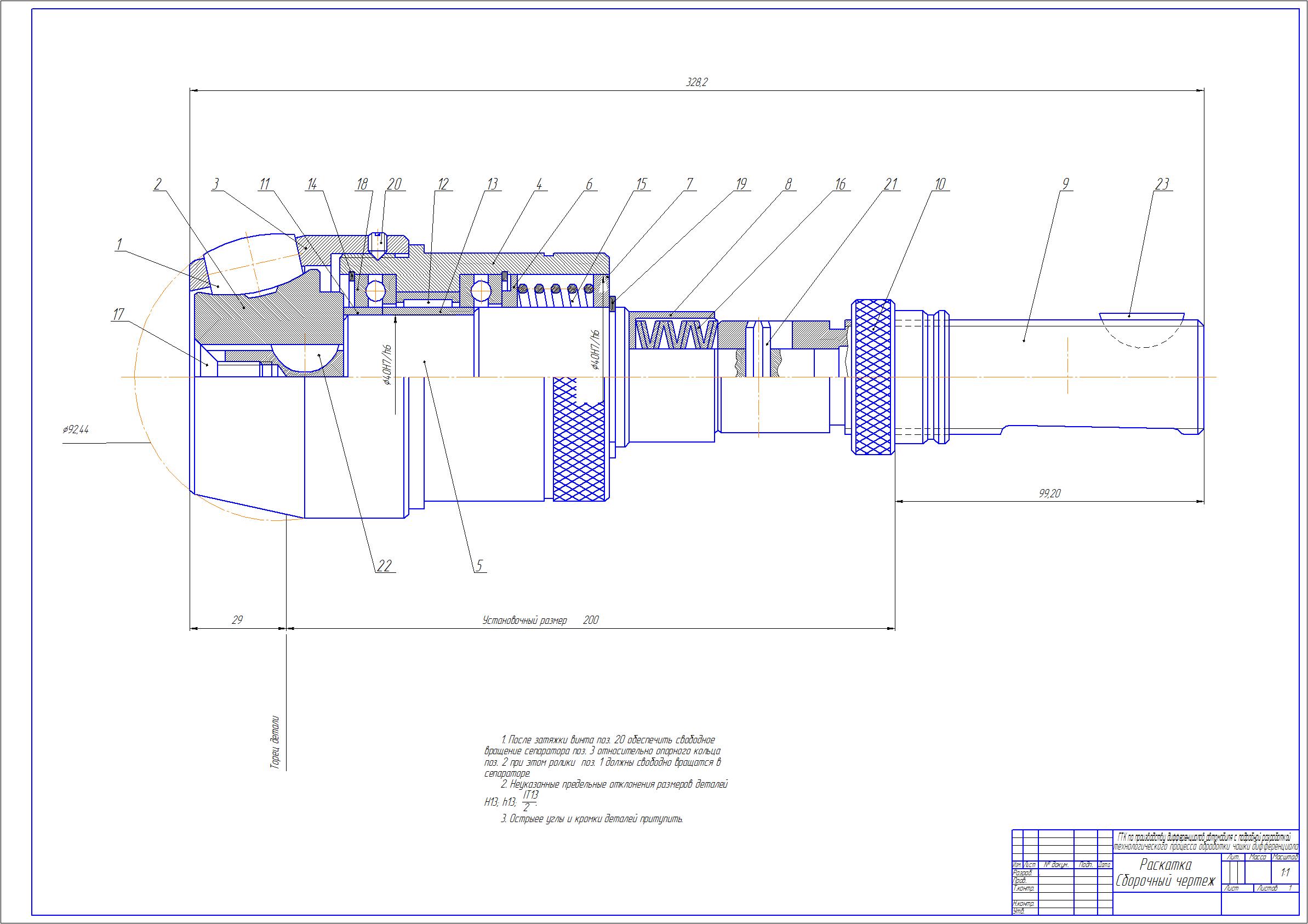

Раскатка для сферической поверхности чашки дифференциала

При проектировании технологического маршрута обработки чашки дифференциала заднего моста в базовый вариант внесено следующее изменение - чистовая обработка поверхности сферы, поверхности опорного торца и отверстия под шестерню полуоси вместо тонкого растачивания осуществляется методом холодной раскатки.Шероховатость поверхности при обкатывании и раскатывании снижается в среднем на 1 - 2 класса. Так, при исходной шероховатости поверхности 2,5 - 1,25 мкм после рассматриваемого процесса можно получить шероховатость 1,25 - 0,35 мкм.

Состав: Раскатка(СБ), Наладка инструментальная,Спецификация Язык документа

Софт: КОМПАС-3D 13

Файлы:
Раскатка/Наладка_раскатка.cdw
Раскатка/раскатка СП.cdw
Раскатка/Раскатка.cdw
Раскатка/Раскатка.docx
