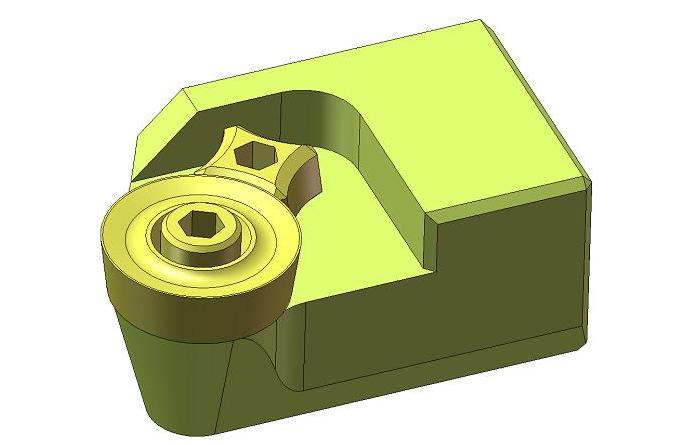

Для упрощения изготовления и ремонта резца использована новая конструкции гнезда под СМП, выполненного в виде увеличенной плоской опорной площадки совместно с накладкой, которая неподвижно закреплена винтами с гайками и имеет фиксирующие стенки для СМП в виде упорных поясков
