Специальный нестандартный режущий инструмент

Специальный нестандартный режущий инструмент.

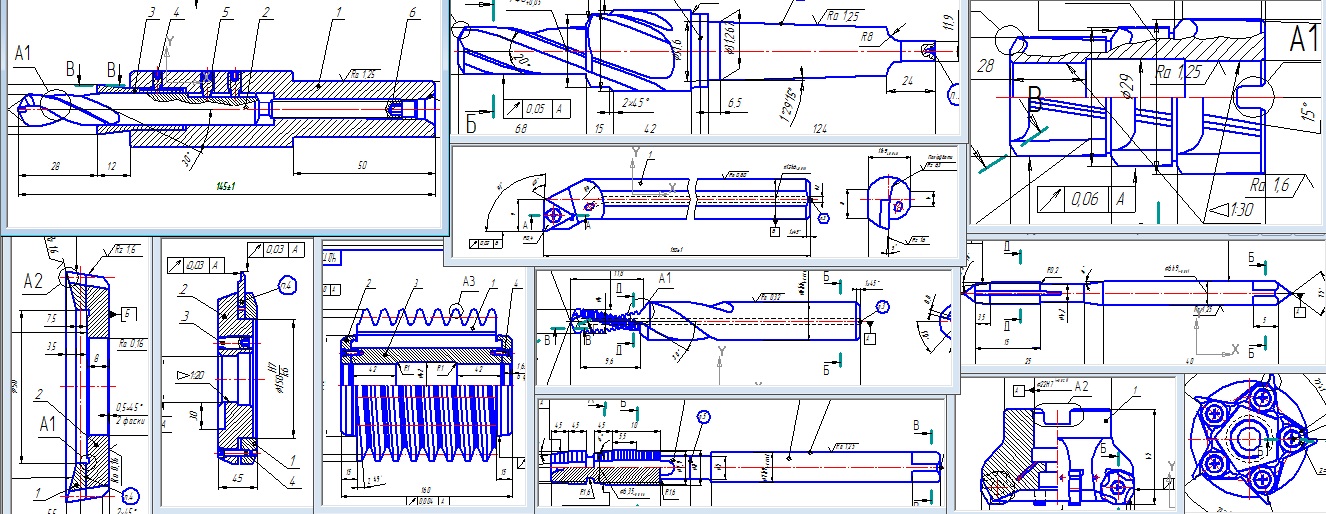

Данная серия представлена таким нестандартным инструментом:
1. Сверло-цековка 11Н12х20Н12, сборное, твердосплавное, с покрытием TiN. Предназначен для получения двух отверстий Ø11Н12 / Ø20Н12, одновременно. Инструмент представляет собой комбинированное сверло-цековку сборной конструкции. Режущая часть изготовлена из твердого сплава ВК8 с износостойким покрытием ТіN.
2. Дисковый долбяк, сборный, твердосплавный с покрытием TiN, предназначен для получения 64 зубов, m = 1,75, под шлифование предварительное. Представляет собой дисковый составной (сборный) твердосплавный долбяк (с напайным зубчатым венцом). Режущая часть изготовлена из твердого сплава ТТ7К12 с покрытием из TiN, корпус с легированной инструментальной стали 6ХС.
3. Зенкеры специальные комбинированные:
- зенкер концевой комбинированный 25Н11х40Н11хфаска2х45
- зенкер концевой комбинированный 28Н11х35Н11хфаска2х45
- зенкер концевой комбинированный 30Н11х50Н11
- зенкер концевой комбинированный 40Н11х50Н11хфаска2,5х45
- зенкер насадной комбинированный 45Н11х52Н11хфаска3х45
- зенкер насадной комбинированный 50Н11х60Н11хфаска3х45
- зенкер насадной комбинированный 55Н11х62Н11хфаска3,5х45
4. Метчики специальные комбинированные, с покрытием:
- бесстружечный метчик должен обеспечить получение резьбовых отверстий М4-6Н, с параметром шероховатости Ra = 3,2 мкм (точность и шероховатость - технологические). Специальный режущий инструмент представляет собой бесстружечный метчик (раскатник). Режущая часть из инструментальной легированной стали 9ХС по ГОСТ 5950-2000 с износостойким покрытием TiN (нитрид титана).
- комбинированный метчик должен обеспечить получение резьбового отверстия Tr 8х1,5-7Н, с параметром шероховатости Ra = 3,2 мкм (точность и шероховатость - технологические).
Специальный режущий инструмент представляет собой комбинированный метчик Tr 8х1,5-7Н. Режущая часть из стали 9ХС по ГОСТ 5950-2000 с износостойким покрытием TiN (нитрид титана), хвостовик из стали 40Х по ГОСТ 4543-90.
5. Резцы специальные сборные:
- специальный режущий инструмент представляет собой резец чистовой сборный проходной упорный, с механическим креплением твердосплавной пластины и внутренним подводом СОЖ. Режущая часть изготовлена из твердого сплава GC2015 (пластина ССМТ 04-МF CoroTurn 107) с износостойким покрытием ТіN.
- расточной резец должен обеспечить получение отверстия Ø90Н7, с параметром шероховатости Ra = 1,25 мкм (точность и шероховатость - технологические). Специальный режущий инструмент представляет собой чистовой расточной резец. Режущая часть изготовлена из твердого сплава GC4215 (пластина ТСМТ 2 04-РF CoroTurn 107) с износостойким покрытием ТіN.
6. Фрезы специальные комбинированные, сборные, дисковые, концевые, насадные, червячные:
- фреза для зубообработки обеспечивает получение 18 зубов, m = 2,0, под шлифование чистовое, с параметром шероховатости Ra = 3,2 мкм (точность и шероховатость - технологические). Специальный режущий инструмент представляет собой высокопроизводительную фрезу дисковую сборную спаренную Д278 мм, с радиальным расположением резцов. Режущая часть изготовлена из стали повышенной производительности Р9М4К8 с износостойким покрытием TiN.
- фреза концевая угловая обеспечивает получение двух пазов типа ,, ласточкин хвост ,, Ra = 3,2 мкм (точность и шероховатость - технологические). Специальный режущий инструмент представляет собой фрезу угловую торцевую Д32 мм. Режущая часть изготовлена из твердого сплава ТТ8К6 по ГОСТ 3882-74 с износостойким покрытием из TiN.
- фреза концевая, сборная. Специальный режущий инструмент представляет собой фрезу концевую Д20 мм. Режущая часть изготовлена из твердого сплава ВК6 (пластины 36350 по ГОСТ 25414-82) с износостойким покрытием AlTiN.
- фреза концевая, твердосплавная, обеспечивает получение пазов, с параметром шероховатости Ra = 6,3 мкм.
Специальный режущий инструмент представляет собой фрезу концевую Д12 мм. Режущая часть изготовлена из твердого сплава ВК6 по ГОСТ 3882-74 с износостойким покрытием из TiN.
- фреза пазовая, насадная, обеспечивает получение двух пазов Ø93,5Н12х2,2Н12, с параметром шероховатости Ra = 6,3 мкм (точность и шероховатость - технологические). Специальный режущий инструмент представляет собой фрезу насадную Д63 мм. Режущая часть изготовлена из твердого сплава ВК8 (пластины 38350 по ГОСТ 25416-82) с износостойким покрытием AlTiN.
- фреза торцевая, насадная. Специальный режущий инструмент представляет собой фрезу торцевую насадную Д63 мм. Режущая часть изготовлена из твердого сплава GC1020 (пять пластин R365-1505 ZNE-KL 1020 CoroMill и одна зачистная пластина 365N-1505 ЕPW8 1020 CoroMill) с износостойким покрытием TiAlN.
- фреза червячная с поворотными пластинами. Специальный режущий инструмент представляет собой сборную червячную модульную фрезу с поворотными зубчатыми рейками. Режущая часть изготовлена из инструментальной быстрорежущей стали для повышенных режимов резания Р9К10 по ГОСТ 19265-80 с износостойким покрытием из TiN.
- фреза-сверло резьбовая, твердосплавная. Режущий инструмент должен обеспечить получение резьбовых отверстий М5-6Н за один проход. Специальный режущий инструмент представляет собой концевую комбинированную резьбовую фрезу-сверло Ø4 / Ø 4,2 мм. Режущая часть изготовлена из твердого сплава ВК6 по ГОСТ 3882-74 с износостойким покрытием из TiN.
