Стол с поворотной планшайбой 410 мм

Стол универсальный с поворотной планшайбой 410 мм. Данное приспособление (стол) может быть использовано в машиностроении на операциях фрезерования и сверления деталей, как непосредственно для обработки самих деталей, так и в станочных приспособлениях на станках фрезерной и сверлильной групп. Стол имеет червячную передачу, за счёт вращения ручки вокруг своей оси - вращается червяк и планшайба таким образом может поворачиваться на любой требуемый угол. Планшайба имеет центральное отверстие 40 мм, которое можно использовать для базирования станочных приспособлений.

Техническая характеристика стола:
- передаточное число, u 92
- диаметр планшайбы, мм 410
- угол поворота планшайбы, град 360
- размер крепёжного паза устройства, мм 25
- количество пазов устройства, шт 4
- расстояние между пазами, мм 120
- размер крепёжного паза планшайбы, мм 16
- количество пазов планшайбы, шт 3
- расстояние между пазами планшайбы, мм 80
- диаметр центрального отверстия планшайбы, мм 40
- габариты стола, ВхШхД, мм 178х448х528
- масса, кг 20,5

Технические условия:
- Усилие запрессовки втулки 30х10 Н
- Усилие затяжки гаек 120...150Н
- В узел залить 0,8 л. масла И-20 ГОСТ 20799-88
- Для смазки подшипниковых узлов использовать смазку
ЦИАТИМ 201 ГОСТ 8773-88
- Сборку, прием, покраску и консервацию поворотного
стола выполнять по заводским техническим требованиям

Также прилагается инструмент для контроля отверстия D=86Н7 в корпусе стола - калибр-пробка 86Н7. Калибр-пробка 86Н7 выполнен сборным с проходной (ПР) и непроходной насадкой (НЕ), согласно технических характеристик по ГОСТ 14815-79.

Состав: Стол поворотный (СБ), Спецификация (2 листа), Калибр-пробка D=86Н7 (ПР, НЕ) ГОСТ 14815-79 (СБ), Спецификация (1 лист), Деталировка (втулка, колесо червячное, фланец). Язык документа

Софт: КОМПАС-3D 11

Файлы:
Спецификация стол (лист 1).cdw
Фланец ЧДТУ.502022.000.07.cdw
Калибр-пробка 86Н7.cdw
Спецификация пробка 86Н7.cdw

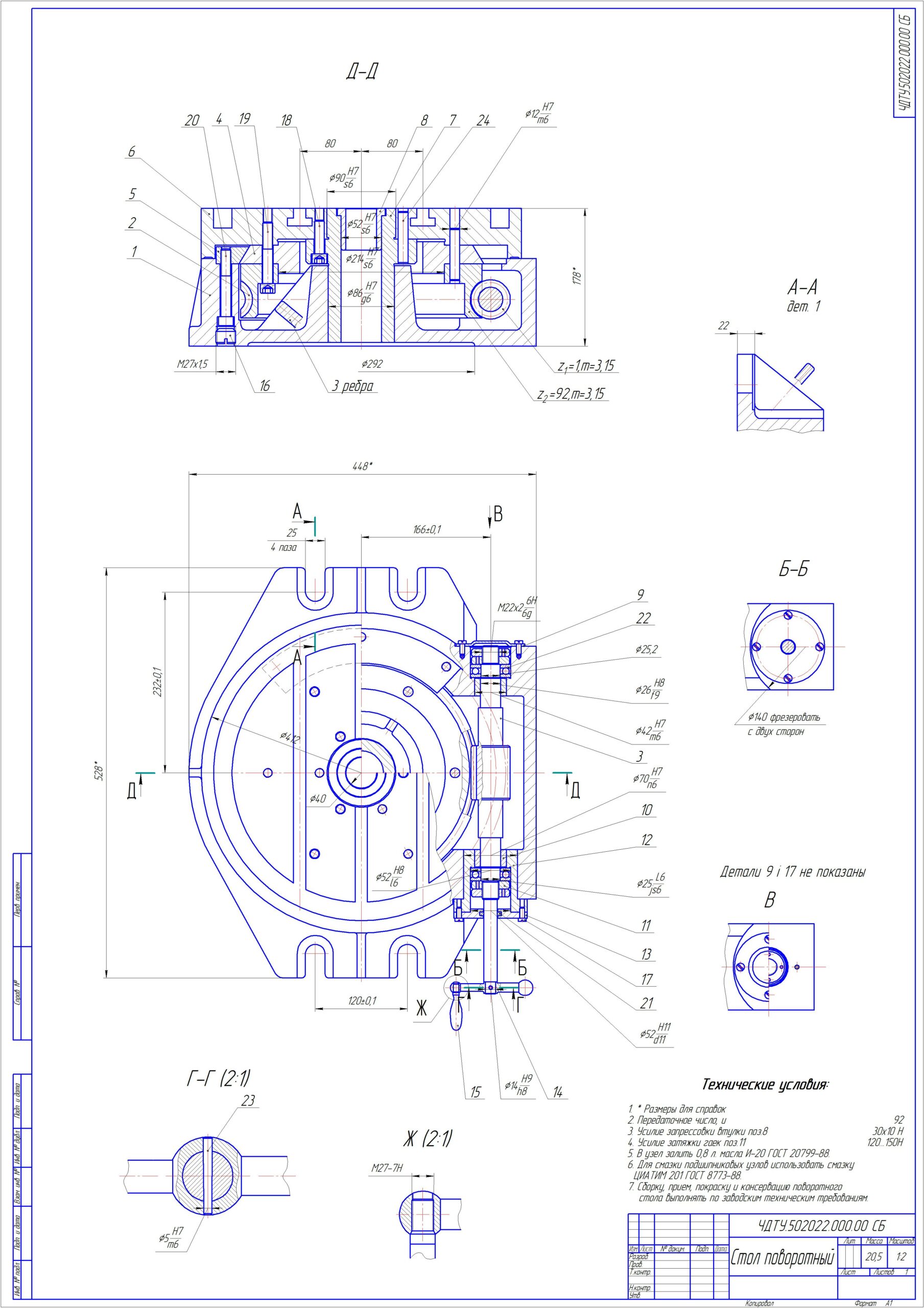

Стол с поворотной планшайбой (СБ).cdw
Спецификация стол (лист 2).cdw
Колесо червячное ЧДТУ.502022.000.02.cdw
Втулка ЧДТУ.502022.000.08.cdw
