Универсальное приспособление для затачивания

Универсальное приспособление для затачивания. В целях мелкосерийного производства при изготовлении различных деталей из листового проката применяют шаблоны. С помощью центровочных кернеров координаты деталей через отверстия в шаблонах переносят на заготовки будущих панелей или других деталей, которые затем обрабатывают на сверлильных станках. Затупившиеся кернеры затачивают на круглошлифовальных станках, так как смещение острия кернера относительно его наружного диаметра не допускается. Подобного рода операции приходится выполнять в механосборочных, в инструментальных и других цехах.

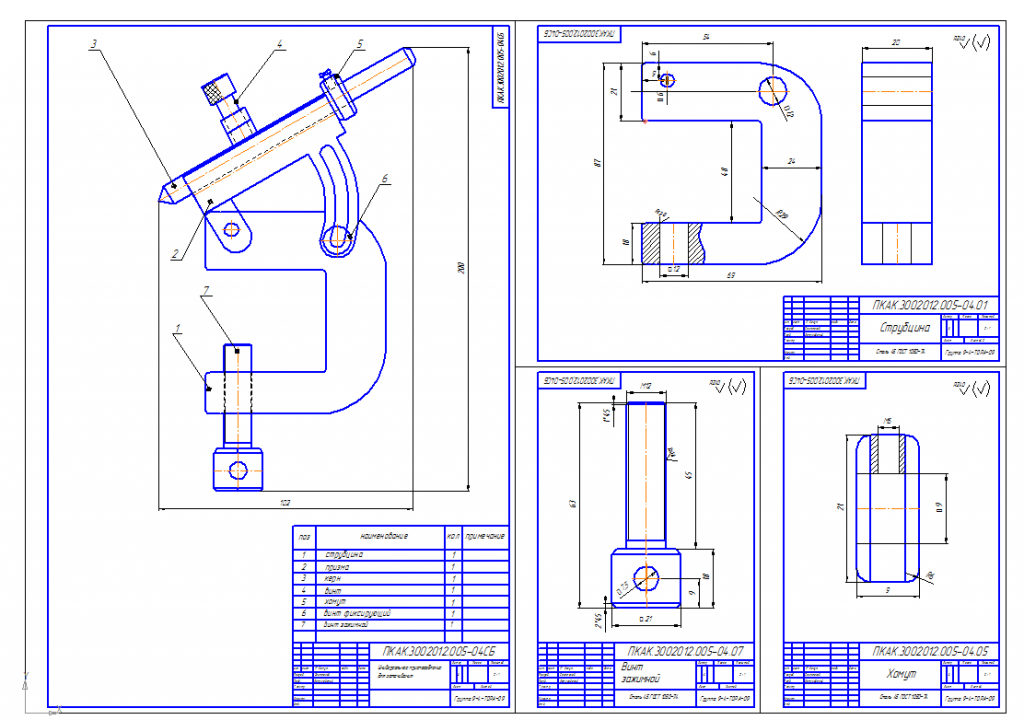

Простейшее по конструкции и в изготовлении приспособление избавит слесарей от непроизводительного труда, а шлифовщиков от выполнения вспомогательных операций. Приспособление состоит из струбцины, перемещаемой призмы, винта с помощью которого выбирают радиальный зазор, затачиваемого кернера, хомутика являющегося торцовым упором и второй базой для затачиваемого кернера и винта зажима, фиксирующего устанавливаемый угол призмы. Все детали изготавливают из стали 45. Приспособление крепят на подлокотнике шлифовального круга. Область применения определяется необходимостью выполнения токарного вида работ.
