Зажимное приспособление с цангой

Московский государственный университет
Кафедра Технологии машиностроения
Курсовой проект по дисциплине "Технологическая оснастка"
На тему "Разработка станочного приспособления"

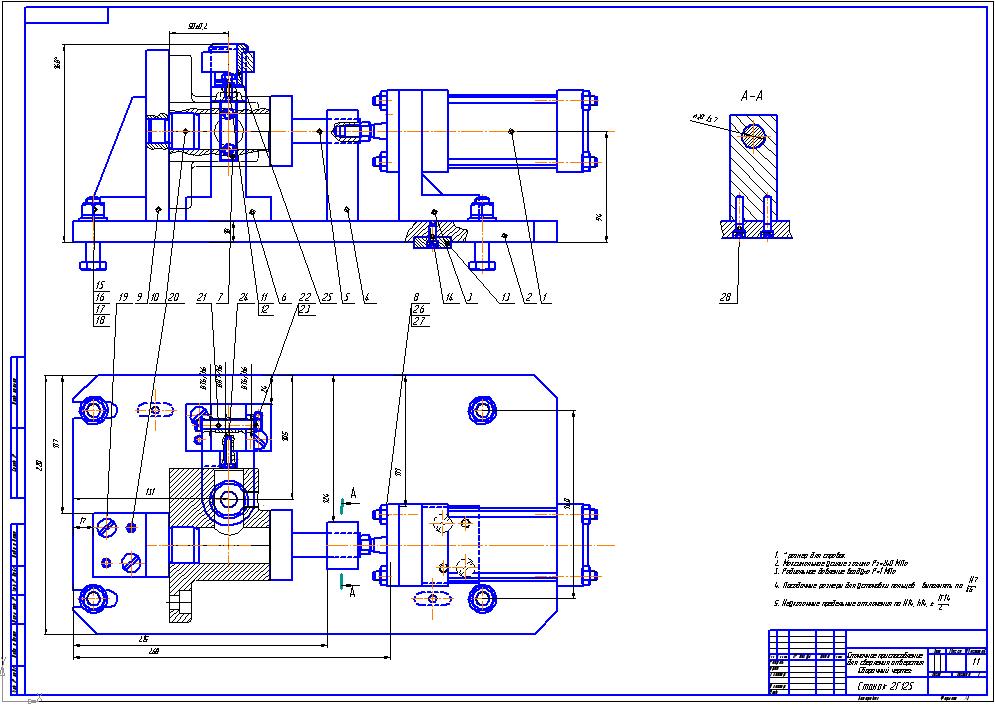

станочное приспособление для установки и закрепления детали Корпус на операции сверление на станке 2Г125.
Базирование детали осуществляется по отверстию и двум плоскостям. Заготовку сажают на палец до упора. Зажатие детали осуществляется при помощи пневмоцилиндра.
При подаче сжатого воздуха в правую полость пневмоцилиндра поршень со штоком перемещается влево, перемещая прижим. Он начинает прижимать деталь к плоскости кронштейна установочного, в котором закреплены установочные элементы (палец). Чтобы разжать деталь необходимо подать сжатый воздух в левую полость пневмоцилиндра, поршень со штоком начнет перемещение вправо освобождая деталь от действия на нее прижима.
