Зенкер насадной цельный ГОСТ 12489-71

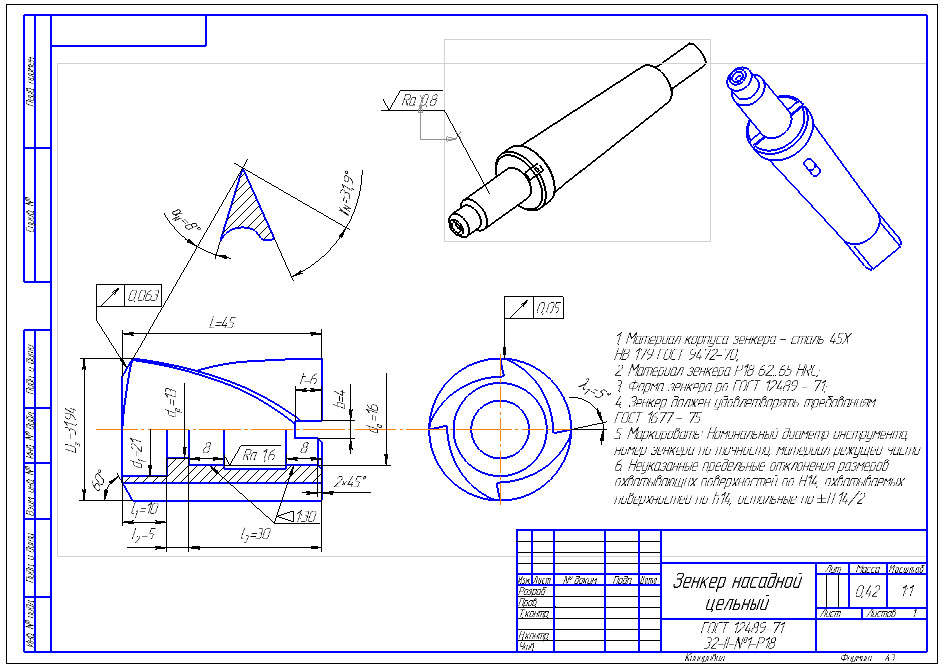

Зенкер насадной цельный, чертеж

1. Материал корпуса зенкера - сталь 45Х НВ 179 ГОСТ 9472-70;
2. Материал зенкера Р18 62...65 HRC;
3. Форма зенкера ро ГОСТ 12489 - 71;
4. Зенкер должен удовлетворять требованиям ГОСТ 1677 - 75
5. Маркировать: Номинальный диаметр инструмента, номер зенкера по точности, материал режущей части
6. Неуказанные предельные отклонения размеров охватывающих поверхностей по H14, охватываемых поверхностей по h14, остальные по ±IT14/2

Состав: вид общий Язык документа

Софт: КОМПАС-3D 12

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: glamour83
Дата: 2011-10-12
Просмотры: 3561
