Канавочник на 20,5 мм, 25,5 мм, 25,3 мм

Применяются для обработки отверстий трубных решеток перед установкой и развальцовкой труб с целью повышения герметичности и прочности соединений. Для обработки отверстий трубных решеток канавочник устанавливается в шпиндель радиально-сверлильного станка. Ширина канавок и расстояние между ними определяются формой резца.

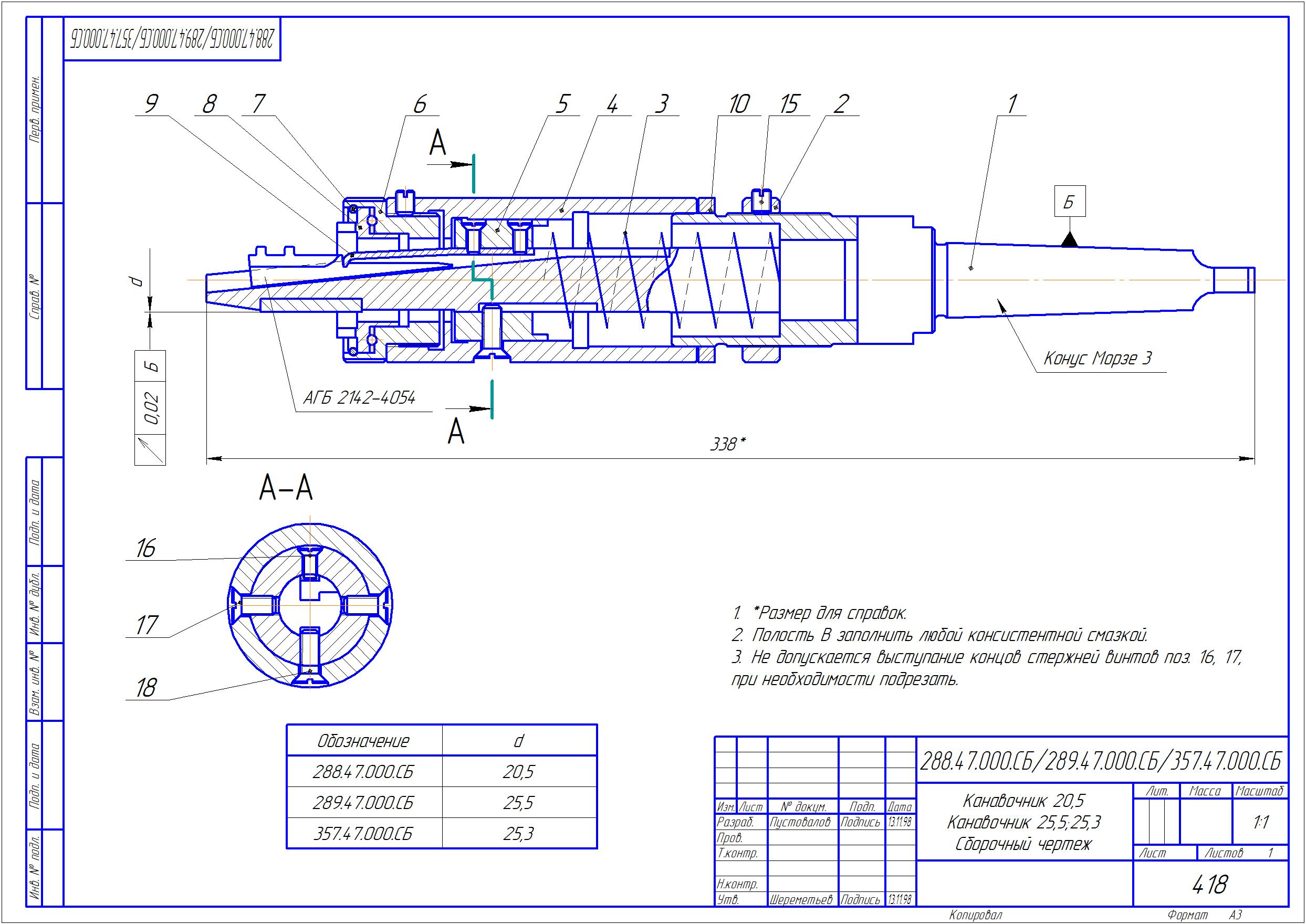

Состав: Сборочный чертеж( СБ, 2 шт.), Спецификация (5 шт.) Деталировка(оправка, гильза,гайка, пружина,втулка, вставка, упор, кольцо, опора, толкатель, канавочник, пластина, резец.)

Софт: КОМПАС-3D 16.1

Сайт: www

Файлы:

Канавочник/

Канавочник/288.47.000.СБ-289.47.000.СБ-357.47.000.СБ - КАНАВОЧНИК.cdw

Канавочник/288.47.100.СБ - Корпус.cdw

Канавочник/288.47.004-433.47.004-289.47.004-357.47.004 - Вставка.cdw

Канавочник/288.47.005 - Упор.cdw

Канавочник/288.47.101. 289.47.101 - Оправка.cdw

Канавочник/288.47.002 - Пружина.cdw

Канавочник/289.47.100 357.47.100 - Канавочник.spw

Канавочник/288.47.000 - Канавочник .spw

Канавочник/357.47.000 - Канавочник.spw

Канавочник/288.47.103 - Пластина.cdw

Канавочник/288.47.008 289.47.008 - Толкатель.cdw

Канавочник/АГБ 2142-4054 - Резец.cdw

Канавочник/288.47.001 - Гайка.cdw

Канавочник/289.47.000 - Канавочник.spw

Канавочник/288.47.102 - Гильза.cdw

Канавочник/288.47.006 - Кольцо.cdw

Канавочник/288.47.100 - Канавочник.spw

Канавочник/288.47.007 - Опора.cdw

Канавочник/288.47.003 361.47.003 - Втулка.cdw
