Дипломный проект. Агрегатный станок для обработки группы типовых изделий.

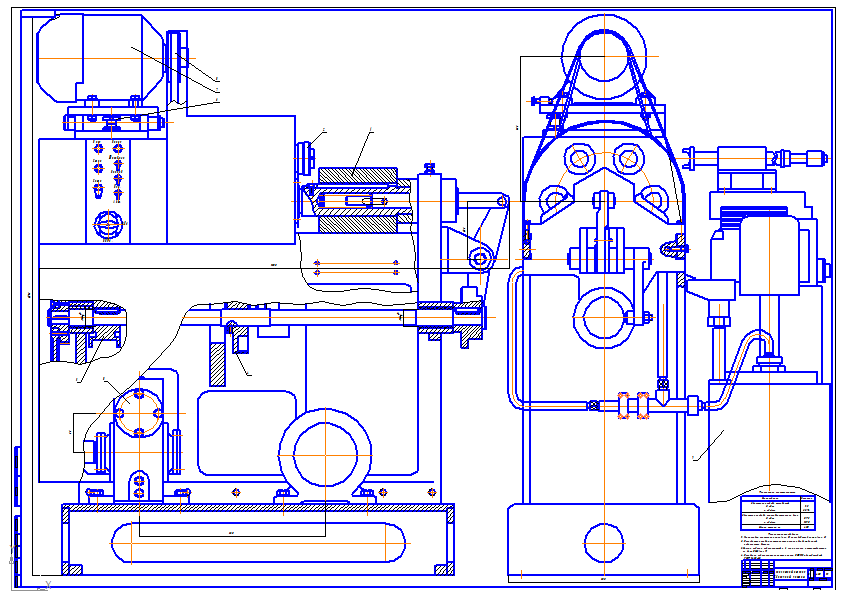

На базе новых конструкторских решений создана оригинальная компоновка автомата, на котором сосредоточено 80 % всей обработки детали. Разработана оригинальная конструкция 6-ти шпиндельного барабана с зажимным устройством, предполагающим автоматическую разфиксацию детали. Сконструирован привод движений с автоматическим управлением фиксацией барабана и привода инструмента от кулачков распределительного вала. Создана оригинальная инструментальная головка и режущий инструмент.
