Модернизация привода главного движения токарного станка 16Б16Т1с ЧПУ

НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ
ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
им. Р.Е. Алексеева
Кафедра «Технология и оборудование машиностроения»
Курсовая работа по дисциплине «Металлорежущие станки»
На тему: "Модернизация привода главного движения токарного станка 16Б16Т1с ЧПУ"
г. Нижний Новгород
2014г.

Аннотация
Курсовая работа по предмету: "Металлорежущие станки"
на тему: " Модернизация привода главного движения
токарного станка 16Б16Т1с ЧПУ".
студента Гудкова Юрия Ивановича
группы 11А-ТМв
Пояснительная записка включает в себя: страниц - 30 листов, 1 таблицу,
чертежи - 2 листа формата А1, 2 листа формата А1, 12 ил., библиография - 6 наименований.
Данный документ представляет собой отчёт о последовательности работ, проведённых при выполнении курсового проекта. В нём рассматриваются основные этапы проектирования привода главного движения станка.
Этапы проектирования привода главного движения включают кинематический и силовой расчёт коробки скоростей, расчёт валов коробки скоростей, а также расчёт и подбор подшипников.
В результате проведенных расчетов выбрана оптимальная модель коробки скоростей токарного станка с ЧПУ, обеспечивающая требуемую скорость резания при обработке стали и чугуна.. В станке задействован электродвигатель, удовлетворяющий условиям эксплуатации.

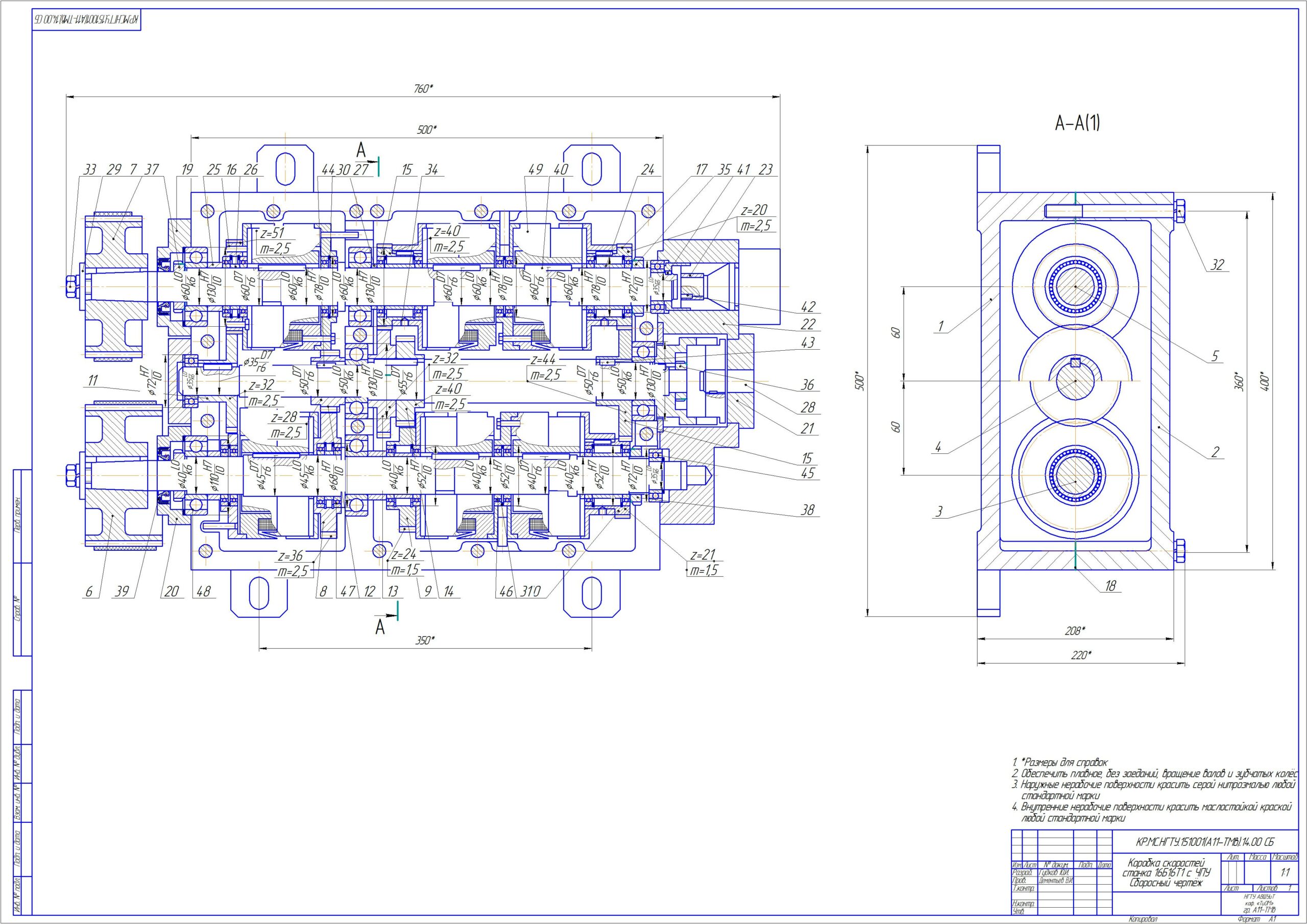

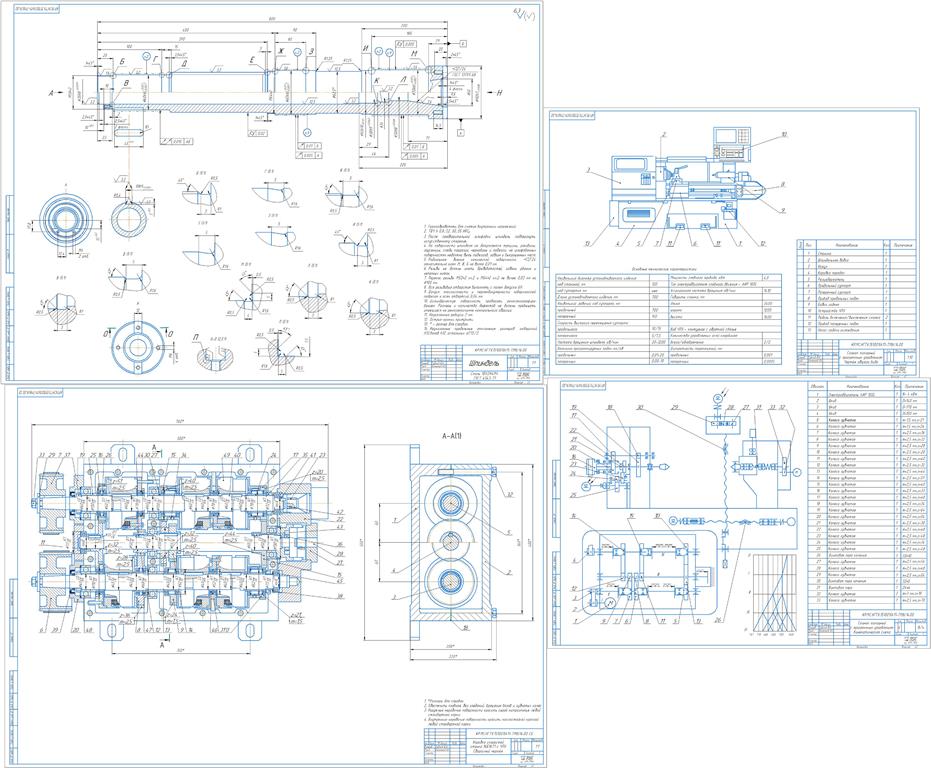

Графическая часть представлена общим видом станка, кинематической схемой станка с графиком частот вращения модернизируемого узла, разрезом и сечением узла, рабочим чертежом детали привода.
