Нижегородский государственный технический университет им Р. Е. Алексеева
Кафедра «Технология и оборудование машиностроения»
Курсовая работа по дисциплине «Металлорежущие станки»

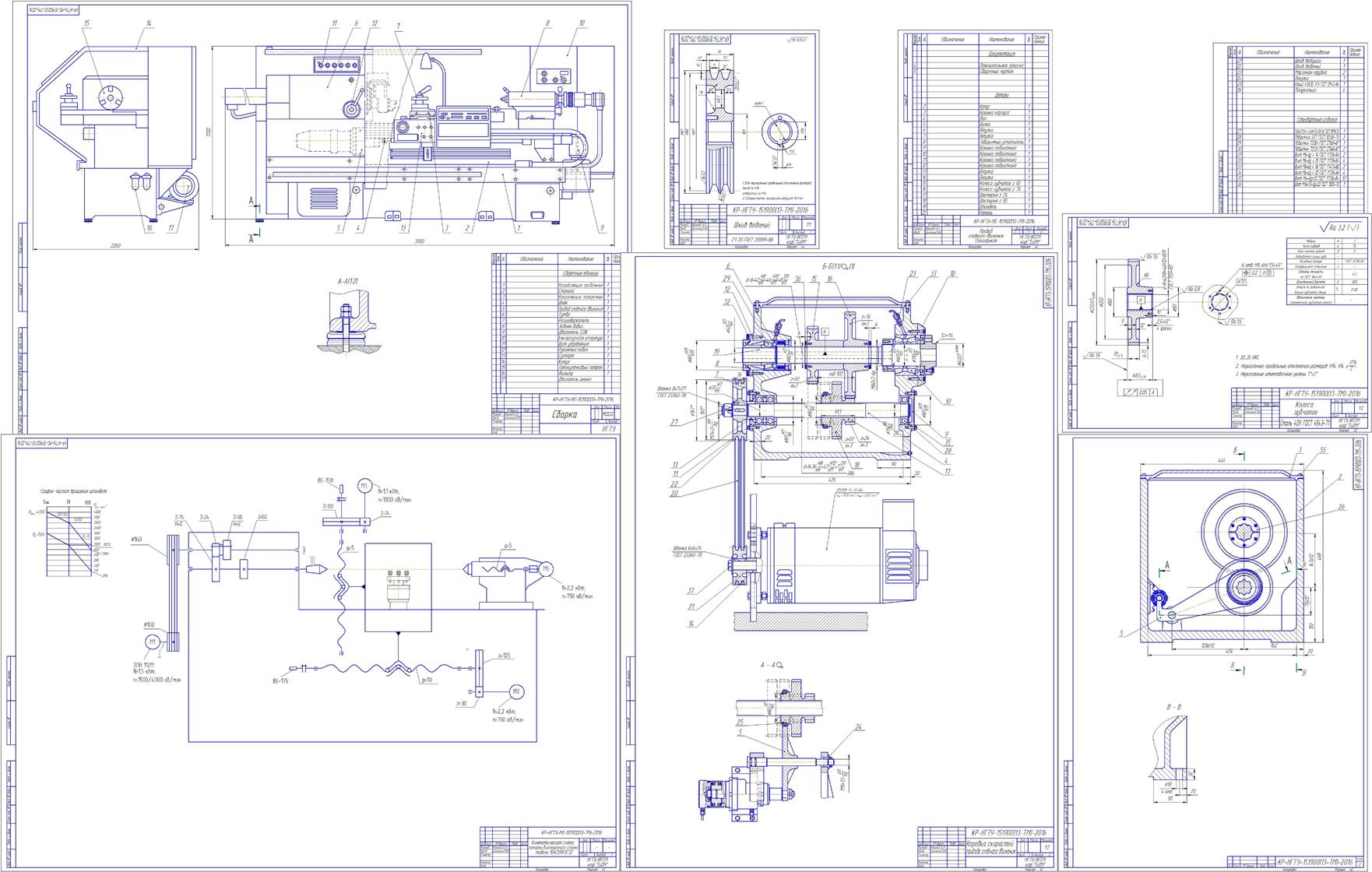

На тему :"Модернизация привода главного движения
токарного станка 16К20Ф3С32А"
Нижний Новгород 2016
На базе токарного станка с ЧПУ модели 16К20Ф3С32 спроектировать привод главного движения.
Основные задачи проектирования:
1. повышение точности обрабатываемых деталей, путем уменьшения вибрации привода и применения новой, более современной схемы подшипников шпиндельного узла
2. уменьшение габаритов привода, путем уменьшения количества валов и применение двигателя имеющего регулируемую частоту вращения
3. смещение графика частот вращения привода главного движения «вверх», т.е. проектирование нового привода более быстроходным.
Для определения основных технических параметров проектируемого привода рассмотрим деталь «Вал» - деталь представитель, объединяющая в себе основные элементы многообразия деталей, наиболее часто обрабатываемых на станке этого класса.
Содержание
1. Техническое задание 2
2. Анализ чертежа детали и технологического процесса обработки 2
2.1 Служебное назначение детали 2
2.2 Технологичность детали 2
2.3 Анализ применяемой заготовки и обрабатываемого материала 3
2.4 Анализ обрабатываемых поверхностей. Операционная технология 3
3. Определение основных параметров технической характеристики проектируемого привода 3
3.1 Расчет режимов резания 3
3.2 Расчет мощности привода главного движения 5
3.3 Выбор электродвигателя привода главного движения 5
4 Разработка кинематической схемы привода главного движения 5
4.1 Расчет диапазонов регулирования 5
4.2 Определение чисел зубьев и построение графика частот 6
4.3 Расчет наибольших крутящих моментов на валах 6
4.4 Определение предварительного межосевого расстояния между валами 7
4.5 Расчет модулей зубчатых колес 7
4.6 Расчет отклонений частот вращений 8
4.7 Проверка допустимых окружных скоростей зубчатых колес 9
5 Проектировочный расчет 9
5.1 Расчет диаметров валов 9
5.2 Геометрический расчет зубчатых передач 10
5.3 Расчет ременной передачи 10
6 Проверочный расчет 12
6.1 Проверочный расчет зубчатых передач коробки скоростей 12
6.2 Проверочный расчет валов коробки скоростей 14
6.3 Расчет элементов прямобочного шлицевого соединения 18
6.4 Расчет шпиндельного узла на жесткость
Список литературы
Приложение
