Белорусский национальный технический университет
Кафедра Металлорежущие станки и инструменты
Курсовой проект по теме: «Проектирование главного привода токарного гидрокопировального станка»
Минск 2014
Целью данного курсового проектирования является проектирование главного привода токарного гидрокопировального станка модели 1722 со ступенчатым регулированием частоты вращения шпинделя.
В работе описывается компоновка, структурная схема и кинематика главного привода токарного гидрокопировального станка. Выполняется расчет действующих нагрузок и расчет на жесткость шпинделя привода главного движения. Описывается регулирование натяга подшипников в шпиндельных опорах, их смазывание, а так же механизм переключения частот вращения шпинделя.

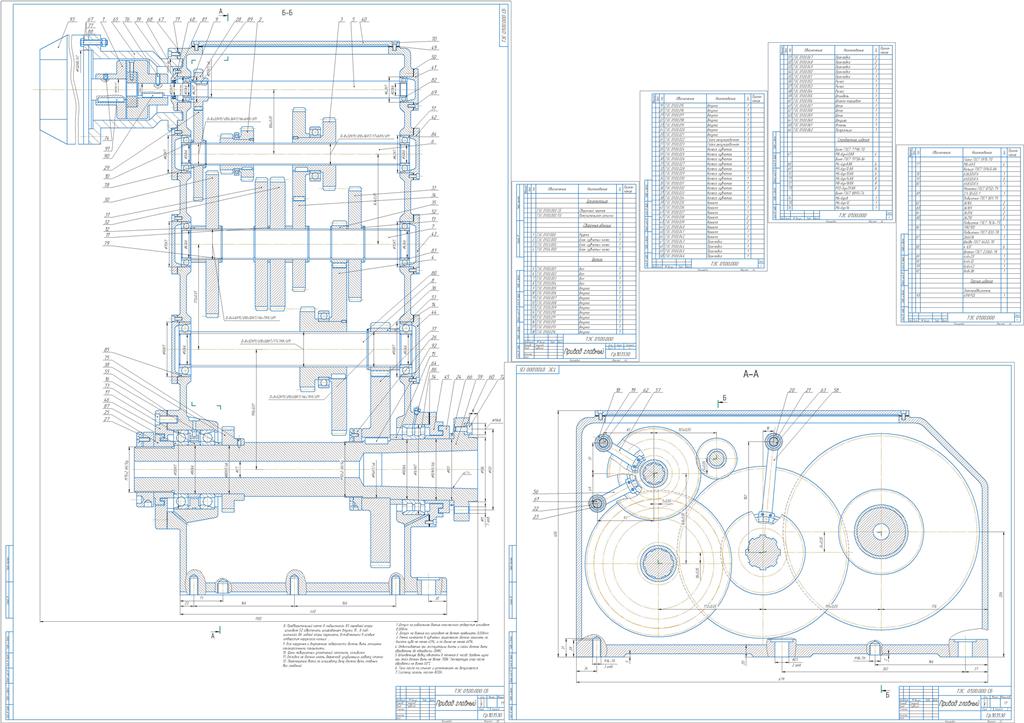

Графическая часть состоит из сборочного чертежа главного привода (развертка) и сборочного чертежа главного привода (свертки).
Содержание
Введение 4
1 Кинематическая схема главного привода токарного гидрокопировального станка в двух проекциях 7
1.1 График частот 7
1.2 Передаточные отношения и передаточные числа 8
1.3 Числа зубьев колес 9
1.4 Описание кинематической схемы 10
1.5 Уравнение кинематического баланса 12
2 Патентные конструкции шпиндельных узлов 13
3 Конструкции передач, валов и шпиндельного узла 39
3.1 Крутящие моменты 39
3.2 Диаметры и модули зубчатых колес 40
3.3 Диаметры валов и шпинделя 44
4 Эскизная компоновка главного привода 47
5 Расчетная схема и расчет действующих нагрузок на шпиндель 49
6 Расчет шпинделя на жесткость 52
7 Регулирование натягов подшипников шпинделя 60
8 Система смазывания подшипников шпиндельных опор 62
9 Механизм переключения диапазонов регулирования 63
10 Технические требования 66
11 Охрана труда 67
Литература 69
Спецификации 71
