Резцедержатель(элементы резцедержателя)

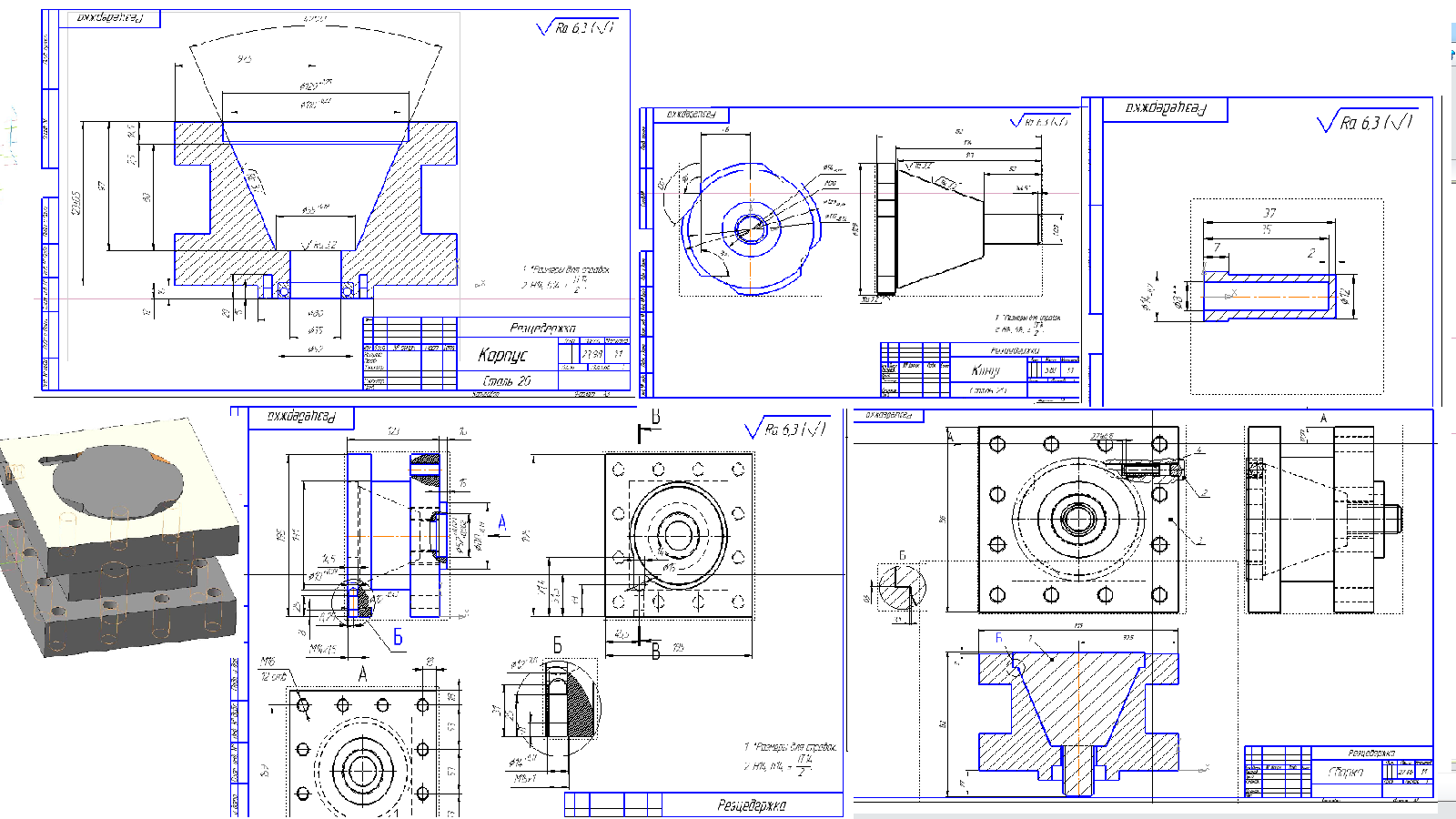

Узел станка, который предназначен для крепления режущего инструмента на токарно-винторезном станке 1М63. Чертёж строился по образцу резцедержателя аналогичного станка .Перечень чертежей:корпус резцедержателя, Конус, стопор.Заглушка.

Состав: Деталировка (Стопор,Конус,Заглушка,корпус,корпус с отверстием.) 3D-Модель

Софт: КОМПАС-3D 16

Файлы:
Резцедержка/
Резцедержка/Заглушка.m3d
Резцедержка/стопор.cdw
Резцедержка/Резцедержка - Заглушка.cdw
Резцедержка/конус.cdw
Резцедержка/Резцедержка СБ.cdw
Резцедержка/Корпус.m3d
Резцедержка/стопор.m3d
Резцедержка/Резцедержка.a3d
Резцедержка/Корпус.cdw
Резцедержка/корус с отв..cdw
Резцедержка/Спецификация.spw
Резцедержка/конус.m3d
