Линия доработки проволоки в бухтах

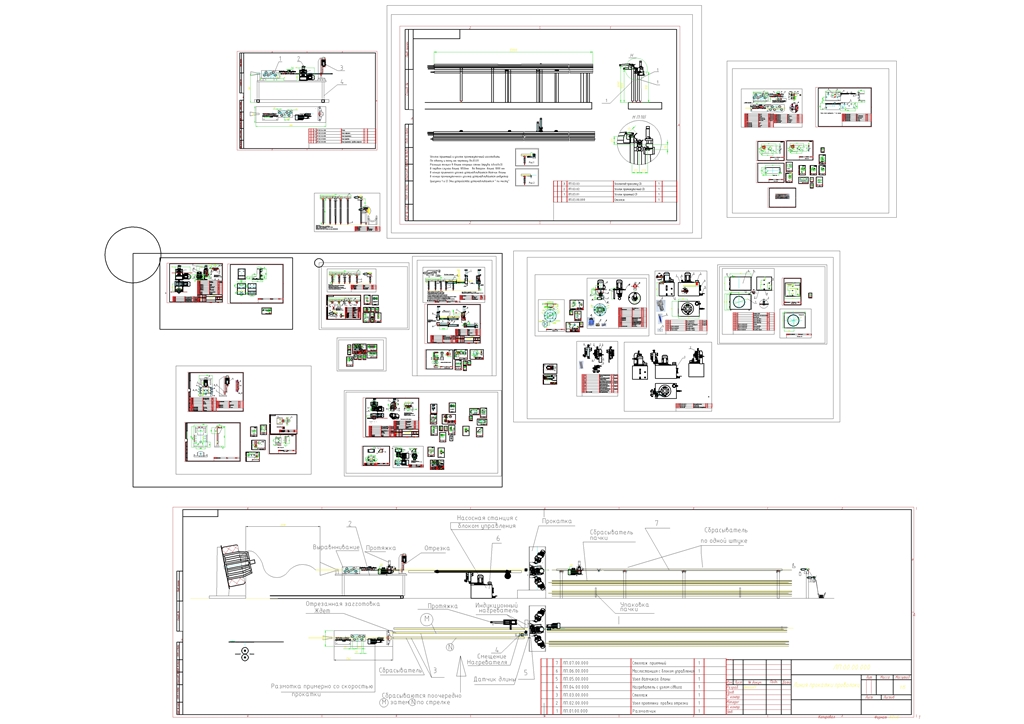

Линия для доработки(переработки) бухтовой стальной проволоки , включает отдельные устройства для размотки ,правки , мерной отрезки ,временного складирования , прокатки , формирования пакетов . Конечно ,есть правильно- отрезные станки . но данный комплекс обладает большими функциональными возможностями и . возможно станет более приемлемым для решения некоторых специфических задач . Работа на линии осуществляется следующим образом .

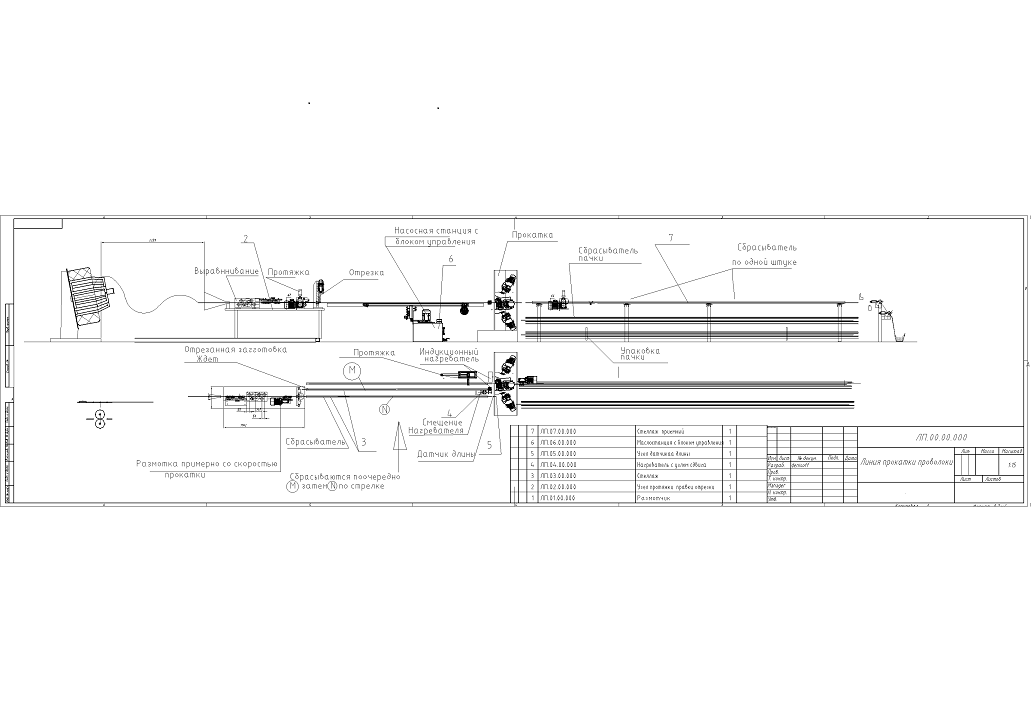

Бухта проволоки устанавливается на держатель и конец проволоки вставляется в начальное устройство- выравниватель . далее проволока попадает в протяжку и протягивается до тех пор пока не достигнет концевого выключателя определяющего требуемую длину и в этот момент производится отрезка. Отрезок падает на приемный уголок . который тут же гидроцилиндром поворачивается и сбрасывает отрезок на следующий уголок . где на конец отрезка наезжает индуктор и разогревает его до красна . после этого отрезок сбрасывается на следующий уголок и здесь протяжка его захватывае и заталкивает между роликами прокатного станка. ( нагрев применен вместо заострения конца для облегчения его входа в прокатный станок).Конструкция протяжки позволяет отрезку вращаться .
Прокатный станок здесь не показан. Это может быть станок для поверхностного упрочнения , для накатки периодического профиля , для накатки декоративного рисунка….
После прокатного станка также стоит магазин из трех поворачиваемых уголков : первый принимает единичный отрезок, на втором собирается отсчитываемое количество отрезков в пакет, на третий сбрасывается пакт на упаковку.
