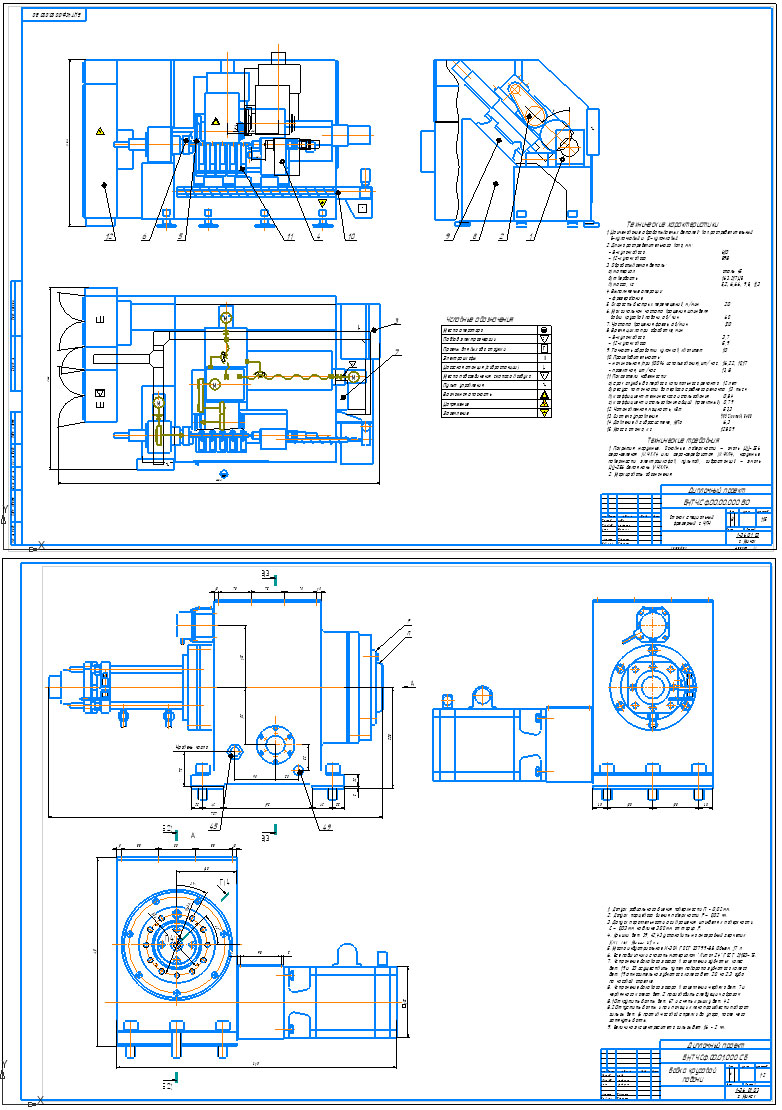

ОБЩИЙ ВИД СПЕЦИАЛЬНОГО ФРЕЗЕРНОГО СТАНКА С ЧПУ, чертеж бабки круговой подачи
Технические характеристики
1. Наименование обрабатываемых деталей: вал распределительный
8-кулачковый и 12-кулачковый.
2. Длина распределительного вала, мм:
- 8-кулачкового 610
- 12-кулачкового 898
3. Обрабатываемая деталь:
а) материал сталь 45
б) твердость 163..217НВ
в) масса, кг 5,2; 6,66; 9,8; 11,3
4. Выполняемые операции:
- фрезерование
5. Скорость быстрых перемещений, м/мин 20
6. Максимальнач частота вращения шпинделя
бабки круговой подачи, об/мин 60
7. Частота вращения фрезы, об/мин 120
8. Время цикла при обработке, мин
- 8-кулачкового 3,7
- 12-кулачкового 5,9
9. Точность обработки кулачков, квалитет 10
10. Производительность:
- номинальная (при 100% использования),шт/час 16,22; 10,17
- проектная, шт/час 13; 8
11. Показатели надежности:
а) срок службы до первого капитального ремонта 12 лет
б) ресурс по точности до первого среднего ремонта 13 тыс.ч
в) коэффициент технического использования 0,84
г) коэффициент использования общий (проектный) 0,79
12. Установленная мощность, кВт 53,3
13. Система управления ЧПУ Sinumerik 840D
14. Давление в гидросистеме, МПа 6,3
15. Масса станка, кг 12809
