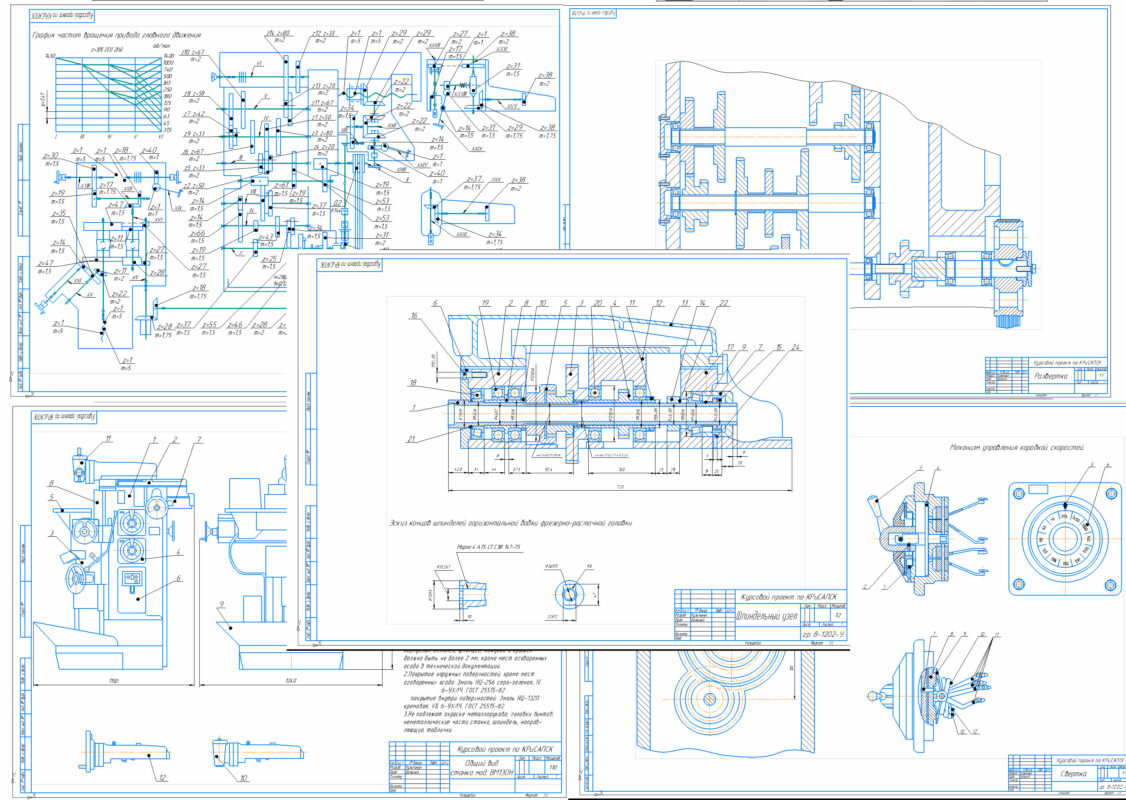

Станок ВМ130Н кинематический расчет

ИжГТУ, Станки и инструменты, станки, 2005

Станок фрезерный специализированный модели ВМ130Н предназначен для обработки фрезерованием, растачиванием и сверлением поверхностей деталей типа корпусов, рычагов, фитингов и других изделий из черных и цветных металлов и сплавов массой, включая приспособление, не более 75 кг, в условиях мелкосерийного и серийного производства.
Станок ВМ130Н нормальной степени точности.
Работа на станке выполняется шпинделем горизонтальной бабки или вертикальными съемными головками, которые при необходимости могут быть развернуты под углом.
Обрабатываемая деталь устанавливается и закрепляется на рабочей поверхности стола или на вертикальной рабочей плоскости салазок.
Отчет перемещений по координатам может производится по миллиметровым линейкам или лимбам с ценой деления 0,02 мм
Технологические возможности станка могут быть существенно расширены применением принадлежностей и приспособлений входящих в комплект поставки.
Станок модели ВМ130Н выпускается в климатическом исполнении УХЛ4.2 ГОСТ 15150-69, для работы при температурах от +15°С до +35°С .

Содержание:
Введение 3
1)ОБЩАЯ ЧАСТЬ4
- Выбор и описание аналогов и прототипа проектируемого станка4
- Технические характеристики станка 5
2) КОНСТРУКТОРСКАЯ ЧАСТЬ 6
- Расчет режимов резания 6
- Кинематический расчет 13
- разработка структурной формулы привода 13
- построение структурной сетки и ее оценка 14
- построение ГЧВ 14
- определение чисел зубьев зубчатых передач 15
- построение кинематической схемы и ее проверка 15
- проверочный расчет валов 17
- расчет зубчатых колес и проверка 25
- выбор подшипников и проверка на долговечность 47
- проверочный расчет слабых звеньев49
3) ОПИСАНИЕ КОНСТРУКЦИИ ШПИНДЕЛЬНОГО УЗЛА 52
4) ОПИСАНИЕ КОНСТРУКЦИИ СИСТЕМЫ РУЧНОГО УПРАВЛЕНИЯ ПРИВОДОМ 53
5) ОПИСАНИЕ ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ 54
6) ОПИСАНИЕ СИСТЕМЫ СМАЗКИ 55
