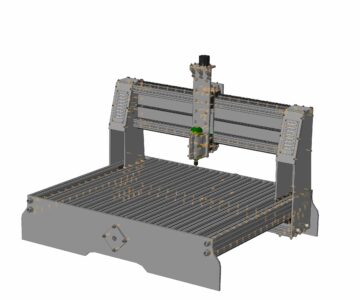

Станок предназначен для обработки плоских и пространственных изделий из пластмассы , древесины, мягких металлов. Размер рабочего поля 300x250x90. Масса станка - 78 кг (без системы охлаждения шпинделя). Максимальная масса обрабатываемого изделия 20 кг.
