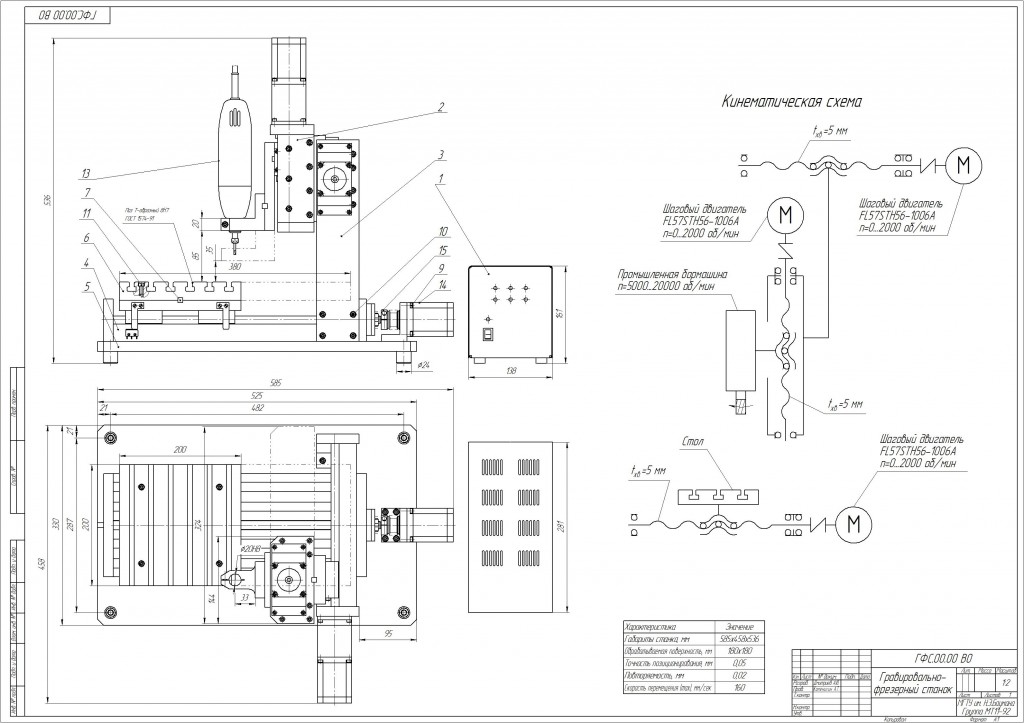

Лист включает в себя общий вид гравировально-фрезерного станока с блоком управления и кинематическую схему.Гравировально-фрезерный станок представляет собой координатный стол, рабочим механизмом в котором является бормашина. Координатный стол - промышленная установка, комплекс оборудования, предназначенный для перемещения по заданной траектории рабочего механизма станка или обрабатываемой детали.
Современный координатный стол - сложная мехатронная система, объединяющая несущую конструкцию опоры с электромеханическим приводом и многоосной системой подачи, и исполнительный механизм произвольного назначения. Использование цифрового ЧПУ позволяет полностью автоматизировать процесс производства. Точность обработки одной или нескольких деталей на прецизионном столе может составлять до единиц микрон по каждой оси даже на достаточно высоких скоростях.
МГТУ им. Н.Э.Баумана Группа МТ11-92
