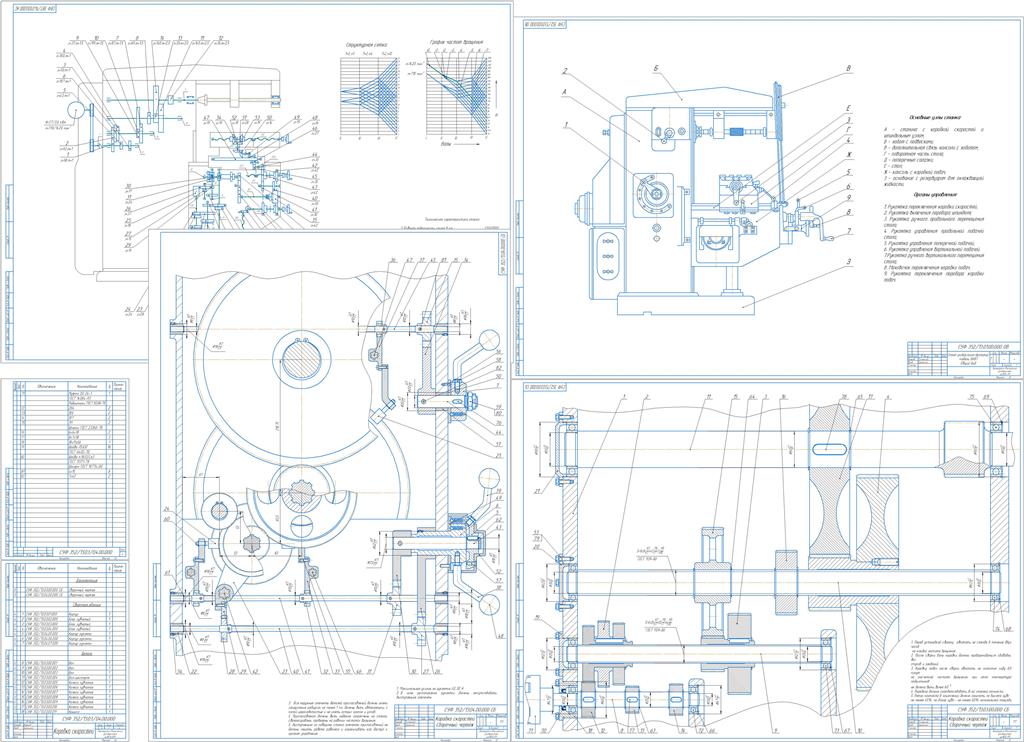

Модернизация привода главного движения на базе станка 6Н81

Белорусско-Российский университет
Кафедра метало-режущих станков и инструментов
Курсовая работа по дисциплине "Конструирование и расчёт технологического оборудования"
На тему: "Модернизация привода главного движения на базе станка 6Н81"
Могилёв 2021

Исходные данные для кинематического расчёта коробки скоростей станка 6Н81:
число зубьев колёс: z=24;
частота вращения шпинделя nmin= 10мин -1;
φ=1,26.
Nдв.=2,93 кВт

Содержание

Введение
1 Описание разрабатываемой конструкции и кинематической схемы
2 Расчет режимов резания
3 Кинематический расчет коробки скоростей
4 Конструкторская часть
4.1 Кинематический расчет привода
4.2 Расчет зубчатых передач
4.2.1 Выбор материалов и термообработки
4.2.2 Определение допускаемых напряжений
4.2.3 Определение размеров передач и зубчатых колес
4.2.4 Проверочный расчет прямозубой передачи
4.3 Расчет валов
4.4 Выбор и расчет подшипников
4.5 Расчет шпоночных соединений
4.6 Расчет шлицевых соединений
5 Описание системы управления
6 Описание системы смазки
7 Техника безопасности
8 Вывод по работе
Список использованных источников
