ГГТУ им.П.О. Сухого , МРСиРИ, МРС, наладка станка 6М12П, 2015

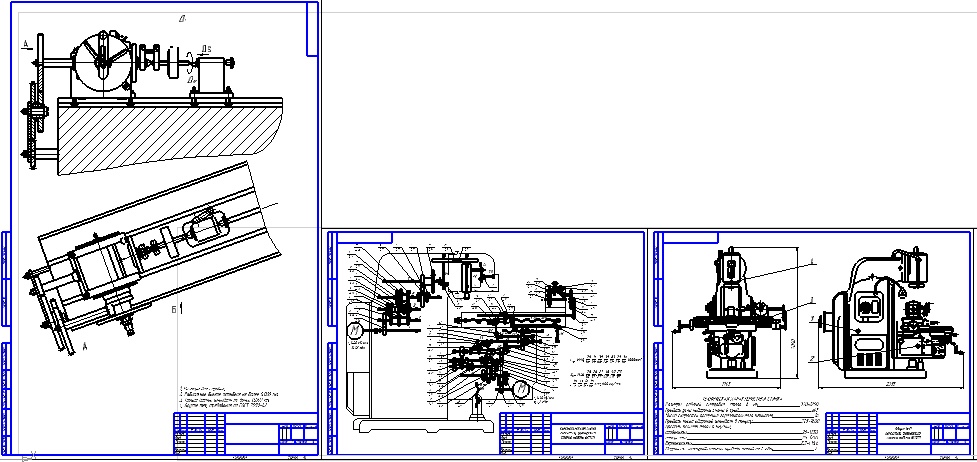

Фрезерование архимедовой спирали на дисковом кулачке. Станок 6М12П, Подъем h=75мм, угол 45, Наружный диаметр кулачка D=250мм, Материал- сталь 45ХН
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА СТАНКА модели 6М12П
Размеры рабочей площадки стола в мм 320 1250
Пределы угла поворота стола в град 45
Число скоростей вращения горизонтального шпинделя 18
Пределы чисел оборотов шпинделя в минуту 31,5-1600
Пределы величин подач в мм/мин:
продольных 25-1250
поперечных 25-1250
вертикальных 8,3-416,6
Мощность электродвигателя привода шпинделя в кВт 7
Главные преимущества станка 6М12П:
1. закрепление в шпинделе инструмента - механизированный процесс
2. винтовая пара снабжена дополнительной системой периодического регулирования
3. установлена предохранительная муфта, защищающая от перегрузок
4. диапазон вращения шпинделя и режимы подачи станка достаточно высоки
5. надежность, качество выполняемых операций и надлежащий уровень безопасности
6. Увеличена рабочая поверхность, по сравнению с аналогами
За счет установки дополнительного оборудования на фрезерный станок 6М12П (тисков, универсальной головки, редукторов и т.д.) может быть значительно улучшено качество обработки.
Технологические возможности станков могут быть расширены за счет применения на них делительной головки.
Наладка станка не для фрезерования спирали архимеда!!!!
