Агрегат представляет собой соединение 2-х специальных станков моделей Ф0005М для фрезерования пазов и скользунов и Ф0008М для обработки профиля подпятника и расточки отверстия под шкворень, объединенных единым механизированным поворотным приспособлением с пневматическим зажимом обрабатываемой детали.
Технические характеристики и компоновка станков, входящих в агрегат, полностью соответствуют моделям Ф0005М и Ф0008М. Механизированное поворотное приспособление имеет пять фиксированных положений: одно базовое; два для обработки направляющих; одно для обработки скользунов и одно для обработки подпятника и отверстия в нем.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Фрезерные станки -
- Общий вид станка Ф0012М

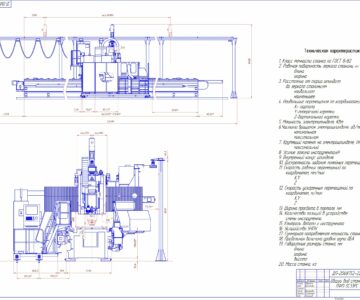

Общий вид станка Ф0012М
0
26
738
2
0
60
Автор
Alex
Che
Дата
14.10.2017
Язык
Русский
Состав
Вид общий (ВО). Техническая характеристика (ТХ).
Софт
КОМПАС-3D 15 SP2
Как открыть?
Содержимое архива
-
Zh.Rd.00.007 _ Общий вид станка Ф0012М2.cdw
