Приспособление фрезерное

Приспособление фрезерное. Служит для закрепления заготовки и дальнейшей ее обработки. Устанавливается на столе станка.

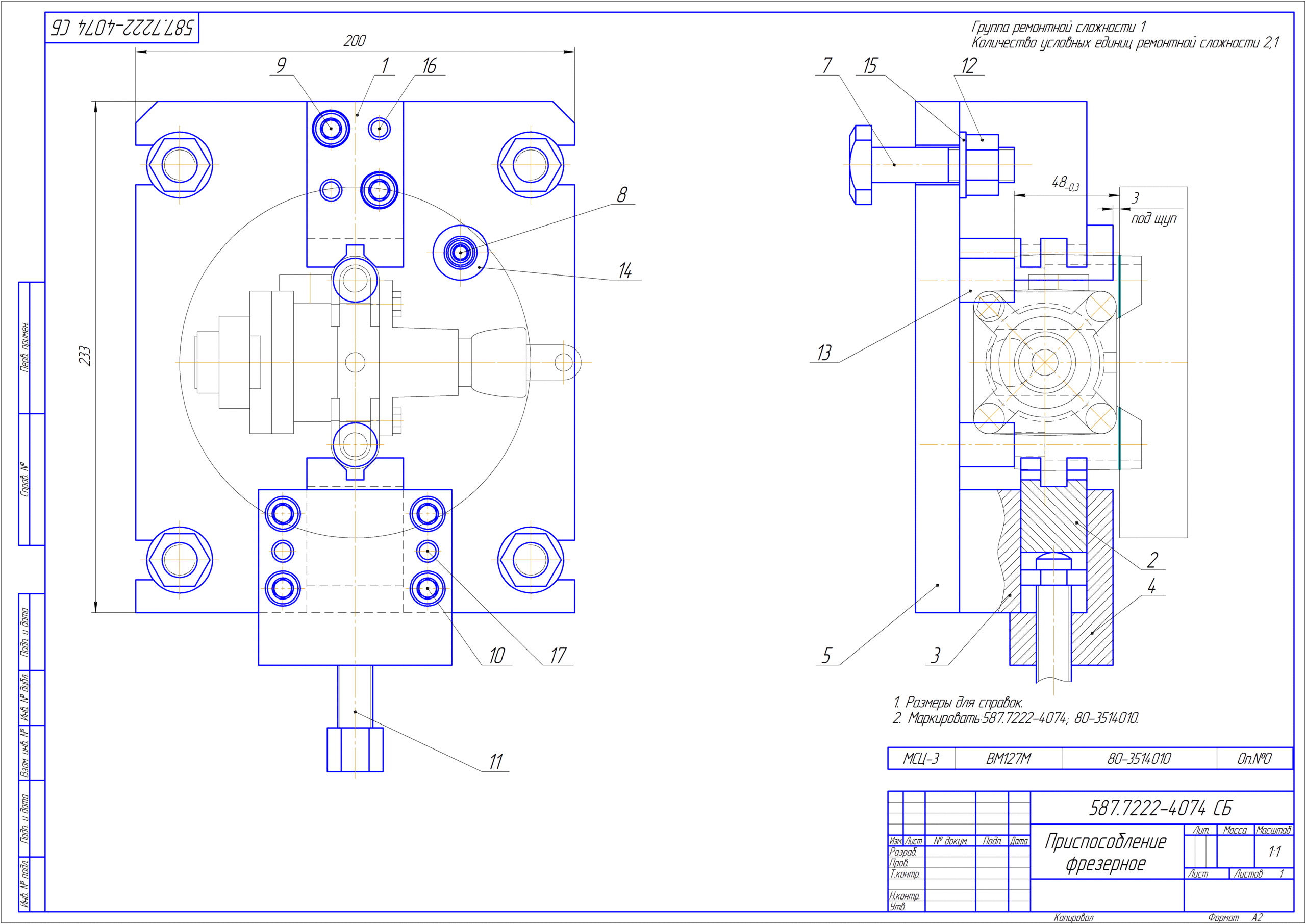

Состав: Сборочный чертеж (СБ), Вид общий (ВО), Деталировка (колодка,плитка,крышка,подвижная призма,неподвижная призма), Спецификация. Язык документа

Софт: КОМПАС-3D 16

Файлы:
7222-4074 80-3514010\7222-4074 СБ.cdw
7222-4074 80-3514010\7222-4074 сп.spw
7222-4074 80-3514010\7222-4074.001 призма неподвижная.cdw
7222-4074 80-3514010\7222-4074.002 призма подвижная.cdw
7222-4074 80-3514010\7222-4074.003 колодка.cdw
7222-4074 80-3514010\7222-4074.004 крышка.cdw
7222-4074 80-3514010\7222-4074.005 плита.cdw
7222-4074 80-3514010
