ФИЛИАЛ БНТУ "Минский Государственный Политехнический Колледж"
Технология машиностроения
Курсовой проект по дисциплине «Проектирование технологической оснастки»

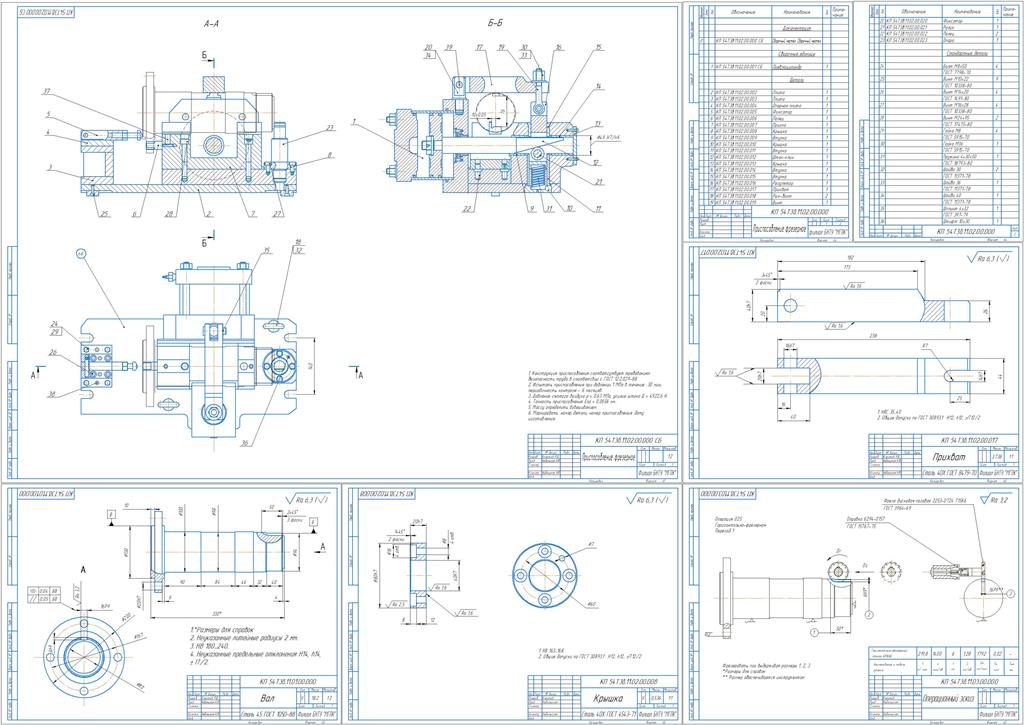

На тему "Приспособление фрезерное для обработки шпоночного паза в детали «Вал» №537Р-1307 на горизонтально-фрезерном станке модели 6Р83Ш"
Минск, 2018
Содержание
Введение
1 Назначение и конструкция детали
2 Назначение, устройство и принцип работы проектируемого приспособления
3 Установка заготовки в приспособлении
4 Расчёт приспособления на точность
5 Расчёт усилия зажима заготовки в приспособлении
6 Расчёт основных параметров зажимного механизма
7 Расчет приспособления на прочность
8 Анализ проектируемого приспособления с целью уменьшения его металлоёмкости
Выводы
Литература
Перечень ТНПА
Приложение
Исходные данные:
Заготовка;
Наименование детали – Вал;
Состояние поверхности – Ra 6.3;
Материал с характеристикой твердости к моменту обработки – Сталь 45 HB 180…220;
Метод получения заготовки – Поковка;
Масса – 18,2 кг;
Станок;
Наименование и модель станка — горизонтально-фрезерный станок модели 6Р83Ш;
Размеры рабочей поверхности стола 1600 x 400;
Диапазон частот вращения шпинделя – 31,5…1600 мин-1;
Диапазон продольных и поперечных подач – 12,5…2000 мм/мин;
Диапазон вертикальных подач – 4,1…530 мм/мин;
Количество скоростей шпинделя – 18;
Мощность привода главного движения – 17 кВт.
