Проектирование привода главного движения вертикально бесконсольно-фрезерного станка

БНТУ
Кафедра: “ Металлорежущие станки и инструменты ”
Курсвовой по дисциплине: “ Металлорежущие станки и инструменты ”
На тему: “Проектирование привода главного движения вертикально бесконсольно- фрезерного станка ”
Минск 2011

Целью данного курсового проекта является разработка привода главного движения вертикального безконсольно-фрезерного станка со ступенчатым регулированием частоты вращения шпинделя.

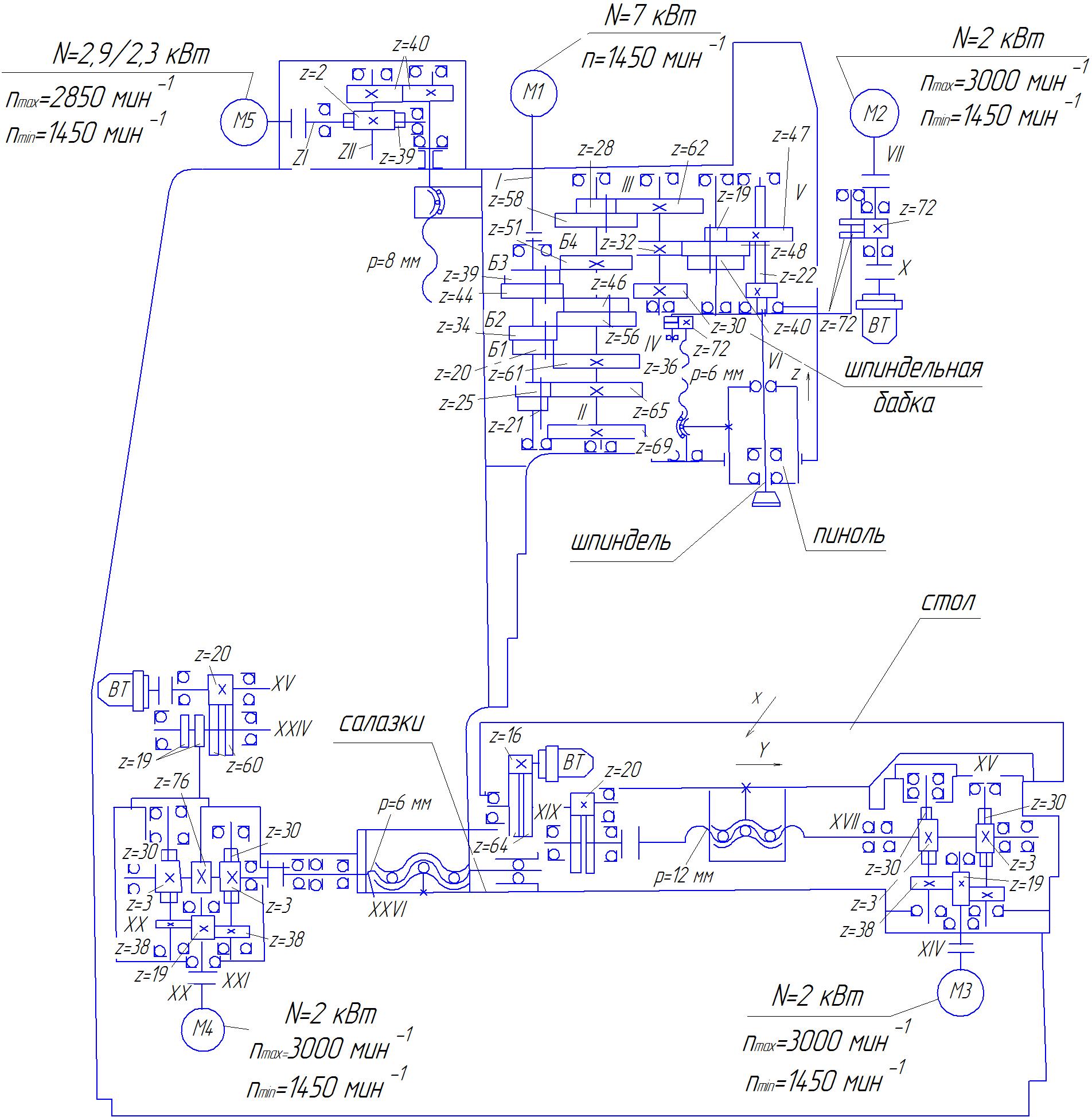

В работе описывается назначение проектируемого узла, виды компоновок фрезерных станков. Рассматриваются рабочие зоны разрабатываемого станка и основные движения. Приводятся кинематический расчет привода главного движения со ступенчатым регулированием частоты вращения шпинделя. Выполняется кинематический расчет привода главного движения, расчет передаточных отношений передач привода. Приводится выбор чисел зубьев зубчатых колес. А также рассматривается структурная и кинематическая схемы разрабатываемого широкоуниверсального станка.

Состав: Записка, Главный привод, График частот, Структурная схема, Схема главного привода, Чертеж кс станка прототипаа, Патенты. Язык документа

Софт: КОМПАС-3D 12
