Станок ЧПУ 1000х500х90 профессиональный

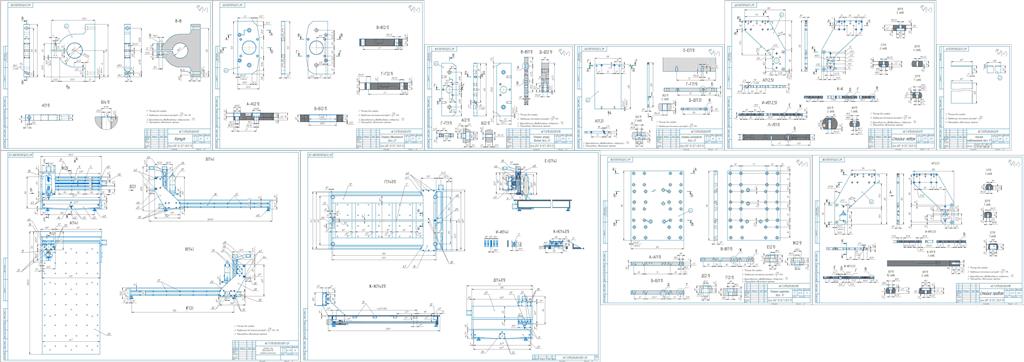

Представлены чертежи станка ЧПУ со спецификацией, можно использовать как фрезеровочный станок так и сверлильный станок

Состав: Сборка

Софт: КОМПАС-3D 14

Файлы:

Статок ЧПУ/

Статок ЧПУ/АСТ.015.00.00.013 - Планка двигателя (ось Z).cdw

Статок ЧПУ/АСТ.015.00.00.003 - Опора с фланцевым креплением PL-FK-6 (ось X).cdw

Статок ЧПУ/АСТ.015.00.00.007 - Рельсовая направляющая TВS20 (ось X).cdw

Статок ЧПУ/АСТ.015.00.00.021 - Бирка лист алюминий 1 мм.cdw

Статок ЧПУ/АСТ.015.00.00.009 - Поперечина рамы труба стальная прямоугольная 40х20х3 L=393 -0,5 (90 ).cdw

Статок ЧПУ/АСТ.015.00.00.014 - Планка опоры винта (ось Z).cdw

Статок ЧПУ/АСТ.015.00.00.011 - Перемычка нижняя алюминий лист 10 мм.cdw

Статок ЧПУ/АСТ.015.00.00.000 - Станок чпу 1000х500х90 профессиональный.cdw

Статок ЧПУ/АСТ.015.00.00.020 - Планка двигателя (ось X) алюминий лист 10 мм.cdw

Статок ЧПУ/АСТ.015.00.00.017 - Стойка левая.cdw

Статок ЧПУ/АСТ.015.00.00.012 - Хомут .cdw

Статок ЧПУ/АСТ.015.00.00.019 - Планка опоры винта (ось X) алюминий лист 10 мм.cdw

Статок ЧПУ/АСТ.015.00.00.005 - Винт ходовой ШВП 1605 (ось Y).cdw

Статок ЧПУ/АСТ.015.00.00.016 - Планка каретки (ось Y).cdw

Статок ЧПУ/АСТ.015.00.00.006-01 - Рельсовая направляющая TBS16 (ось Y) .cdw

Статок ЧПУ/АСТ.015.00.00.000 Спецификация .spw

Статок ЧПУ/АСТ.015.00.00.022 - Стяжка портала шпилька стальная М6.cdw

Статок ЧПУ/АСТ.015.00.00.005-01 - Винт ходовой ШВП 1605 (ось Z).cdw

Статок ЧПУ/АСТ.015.00.00.023 - Стол капролон лист 10 мм.cdw

Статок ЧПУ/АСТ.015.00.00.008 - Продольная балка рамы труба стальная квадратная 80х80х4.cdw

Статок ЧПУ/АСТ.015.00.00.018 - Стойка правая.cdw

Статок ЧПУ/АСТ.015.00.00.029 - Уголок кабельканала (ось Y).cdw

Статок ЧПУ/АСТ.015.00.00.004 - Опора с фланцевым креплением PL-FK-6 (ось Z).cdw

Статок ЧПУ/АСТ.015.00.00.001 - Крепление угловое для гайки ШВП 160510.cdw

Статок ЧПУ/АСТ.015.00.00.005-02 - Винт ходовой ШВП 1605 (ось X).cdw

Статок ЧПУ/АСТ.015.00.00.024 - Балка портала профиль алюминий 150х40х2 L=653 -0,5 (90 ).cdw

Статок ЧПУ/АСТ.015.00.00.006 - Рельсовая направляющая TBS16 (ось Z).cdw

Статок ЧПУ/АСТ.015.00.00.010 - Поперечина рамы торцевая труба стальная квадратная 40х40х4 L=393 -0,5 (90 ).cdw

Статок ЧПУ/АСТ.015.00.00.015 - Планка шпинделя (ось Z).cdw

Статок ЧПУ/АСТ.015.00.00.027 - Ребро планки.cdw

Статок ЧПУ/АСТ.015.00.00.025 - Крепление для кабель канала.cdw

Статок ЧПУ/АСТ.015.00.00.002 - Опора с фланцевым креплением PL-FK-6 (ось Y).cdw
