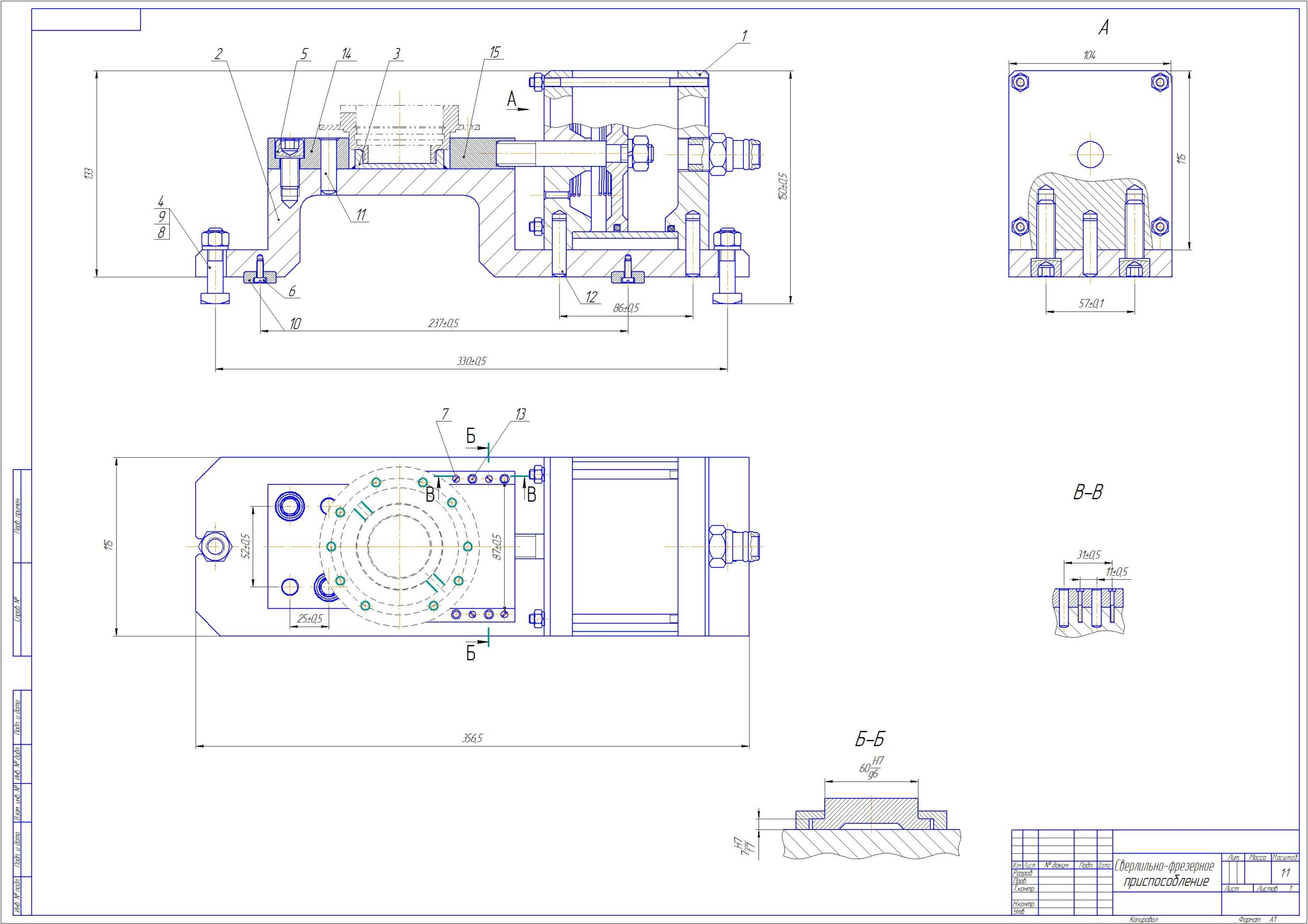

Сверлильно-фрезерное приспособление

Данное приспособление предназначено для закрепления детали "Крышка лабиринта " на столе станка 6Р13РФ3.
Приспособление состоит из: корпуса 2, на каторый наваривается втулка 3, и пневмоцилиндр 1 каторый устанавливается на 4 штифта., а также устанавливается неподвижная призма 14 и подвижная призма 15. Деталь "Крышка лабиринта" устанавливается во втулку 3 до упора. затем подается воздух в безштоковую полость пневмоцилиндра 1, шток выдвигается, и двигает подвижную призму которая в сваю очередь прижимает "Крышку лабиринта" к призме 14 , тем самым обеспечивая надежное базирование.
После обработки воздух подается в штоковую полость пневмоцилиндра 1. Шток втягивается убирая подвижную призму 15 в результате чего деталь свободно снимается с приспособления.

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 15

Файлы:
приспособа\Приспособление для
приспособа\спецификация .bak.cdw
приспособа
