Модернизация привода главного движения станка модели 6441Б

Белорусско-Российский университет
Кафедра "Металлорежущие станки и инструмент"
Курсовой проект по дисциплине "Расчет и конструирование станков"
На тему "Модернизация привода главного движения станка модели 6441Б"
Могилёв 2019

Исходные данные: количество скоростей привода главного движения z = 27; минимальная частота вращения n_min = 12 мин -1; знаменатель геометрического ряда φ= 1,26; ломаный геометрический ряд.
В данной работе рассматривается копировально-фрезерный полуавтомат 6441Б, модернизация его коробки скоростей со всеми расчетами, проверками и ссылками на источники.
Содержание:
Введение 4
1. Описание разрабатываемой конструкции и кинематической схемы 5
2. Расчет режимов резания 9
3. Кинематический расчет коробки скоростей 11
4 Конструкторская часть 19
5. Расчет валов 28
6. Описание системы управления 42
7. Описание системы смазки. 42
8. Требования техники безопасности и экологии при работе на станке 43
Список используемых источников 45

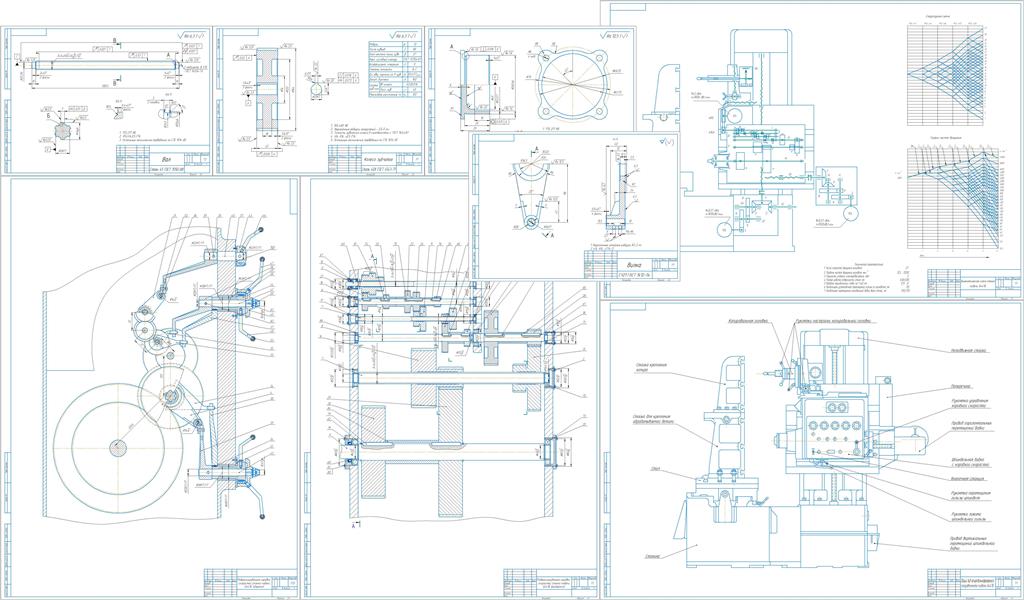

Состав: Станок 6441Б (ВО), кинематическая схема (КЗ), коробка скоростей (развертка (СБ) и свертка(СБ)), деталировка (вал, колесо, крышка, вилка), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 18.1
