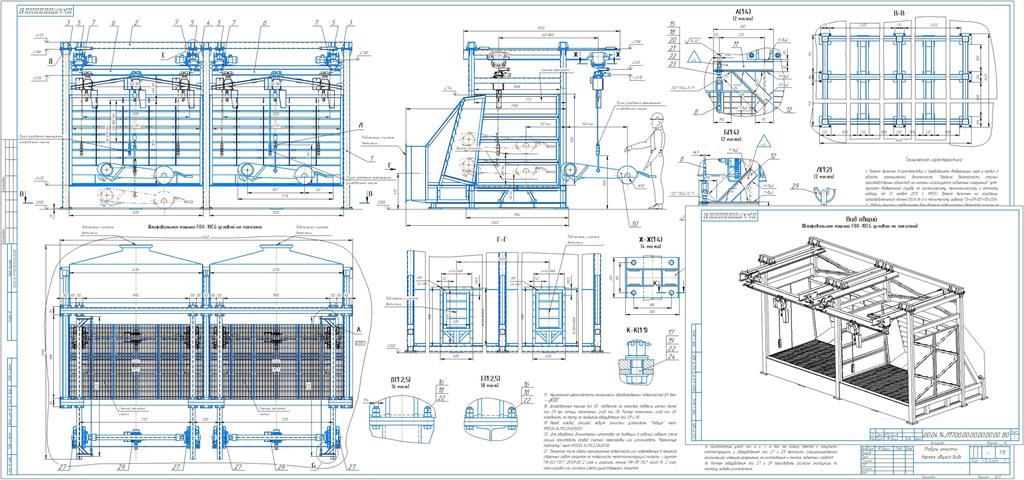

Чертеж модуля зачистки штамповок. В составе: каркас для установки оборудования и размещения заготовки; монорельсовая тележка перемещения рабочего органа (шлифовальной машины), таль электрическая цепная для перемещения рабочего органа, шлифовальная машина. Обработка заготовки шлифовальной машиной, подвешенной на монорельса и тали производится на поверхности камеры. Управляет оборудованием рабочий (оператор). Предусмотрен вывод дыма и шлама в процессе работы.
2.Модуль зачистки предназначен для удаления поверхностных дефектов, окалины на штамповках из алюминиевых, жаропрочных и титановых сплавов.
3.Технические данные:
- габаритные размеры модуля - 3990х5460х3120 мм;
- количество рабочих секций (мест) - 2 шт;
- габарит рабочей секции (места) - 1700х2500 мм;
- количество шлифовальных машин - 2 шт (по одной на каждую секцию);
- размеры шлифовального круга (ГОСТ 2424-83, тип1) - 305 х 30 х 50 мм;
- частота вращения шлифовального круга - 9500 об/мин;
- мощность - 11 кВт;
- габаритные размеры - 559х1778х737 мм;
- масса - 168 кг;
- максимальная грузоподъемность подвеса для шлифовальной машины - 250 кг;
- максимальное количество обрабатываем штамповок одновременно - 2 шт.
Размеры обрабатываемых штамповок:
- максимальная длина - 4120 мм, минимальная длина - 360 мм;
- максимальная ширина - 1680 мм, минимальная ширина - 180 мм;
- максимальная высота - 585 мм, минимальная высота - 110 мм;
- максимальная масса штамповки - 4000 кг.
Перемещение шлифовальной машины в зоне рабочей секции (места):
- продольное:
наибольшее - 1860 мм;
рабочее:
внутри секции - 750 мм;
вне секции - 1140 мм.
скорость перемещения - 20 м/мин;
- поперечное:
наибольшее - 1805 мм;
рабочее - 1805 мм.
скорость перемещения - 20 м/мин
- вертикальное:
наибольшее - 1250 мм (от отм. 0.000)
наибольшее - 800 мм (от плоскости стола);
скорость перемещения - 8/2,4 м/мин.
