Сборка 3Д Принтера

346

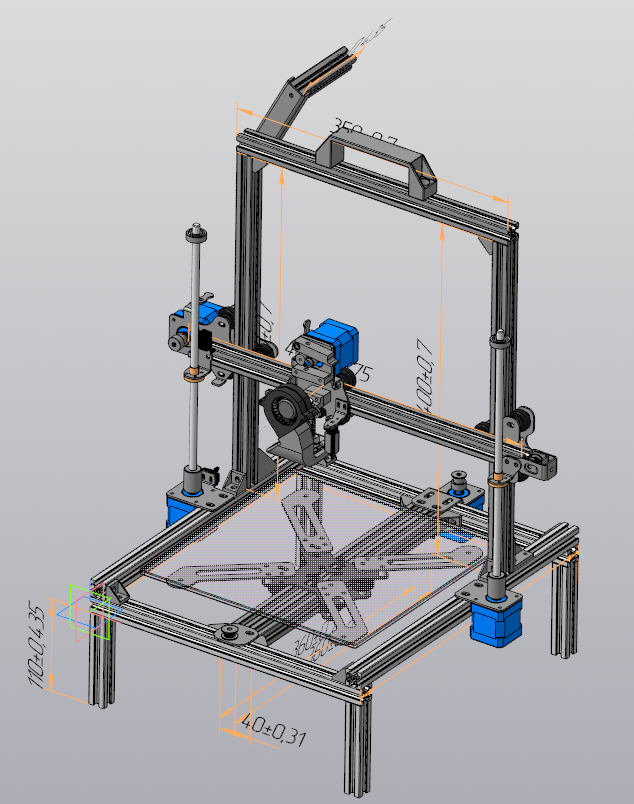

Рабочая область стола 250/250/250, фактически 259/240/230 (X/Y/Z), Шаговые моторы NEMA 17, каркас, они же направляющие алюминиевый профиль 20/20 мм., кронштейны не стандартные (раскраивал на заводском портале лазер), в некоторый узлах нет крепежа (в реальности размеры крепежа соответствуют диаметрам отверстий).
Печатаю для себя, качество устраивает, в ходе эксплуатации выявил, что винты по оси Z не за неволины и есть небольшое отклонение при печати особенно в позиции простаивания (из за пережатых роликов, пластик на подшипника как будто вминается), муфты нарезные по спирали (пружинят). в дальнейшем в верхней части винтов установлю подшипники 608zz и за неволю к каркасу.
