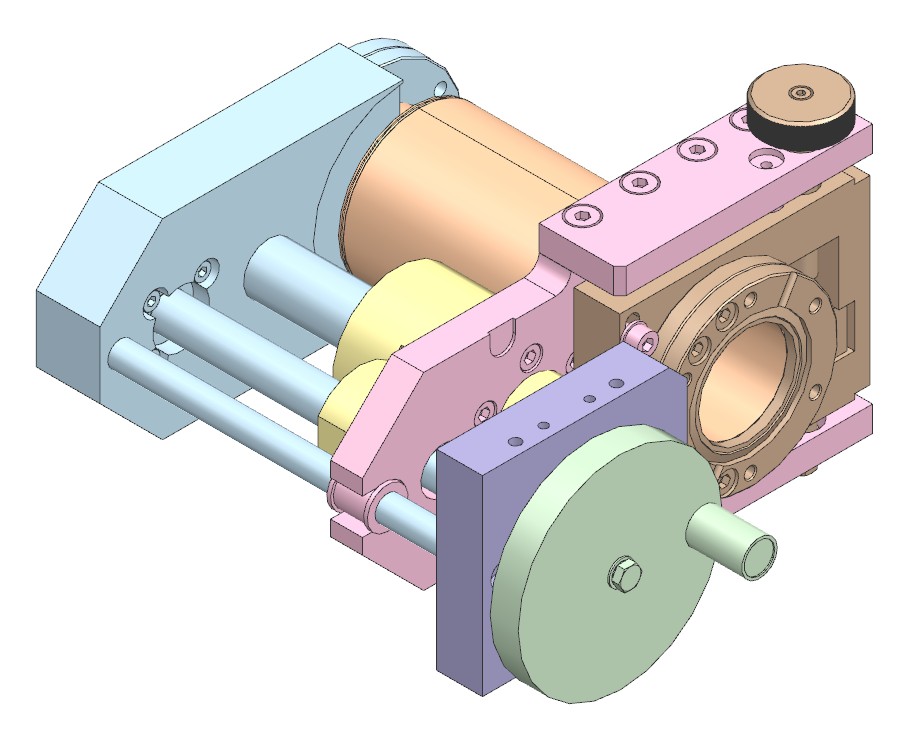

Сильфонный механизм линейного перемещения LSMX38-50-H

LSMX38-50-H представляет собой сильфонный механизм линейного перемещения со встроенным поперечным смещением (LSMX) производства компании UHV Design. Устройство предназначено для работы в условиях высокого и сверхвысокого вакуума (UHV).
Расшифровка кода модели
Каждый элемент в партномере детализирует её конфигурацию:
* LSMX — серия механизмов линейного сдвига (Linear Shift Mechanism) с дополнительной возможностью ручной поперечной регулировки по оси X.
* 38 — типоразмер фланца CF38 (внешний диаметр 70 мм) с резьбовыми отверстиями.
* 50 — величина линейного хода (Z-axis) составляет 50 мм.
* H — тип привода: ручной маховик (Manual handwheel).
Ключевые технические характеристики:
* Поперечный сдвиг (X-axis): регулировка в пределах ±5 мм для точной юстировки положения образца или соосной стыковки с трансфером. При перемещении по оси X угол наклона фланца остается неизменным.
* Прогрев (Bakeability): механизм полностью прогреваем до температуры 250°C.
* Конструкция: жесткая кинематическая схема обеспечивает высокую несущую способность, минимальный люфт и сохранение параллельности фланцев во всем диапазоне перемещений.
