Стол для плазменной/лазерной резки металла. В конструкции предусмотрена возможность резки металла с вытяжкой и гидроподушкой.

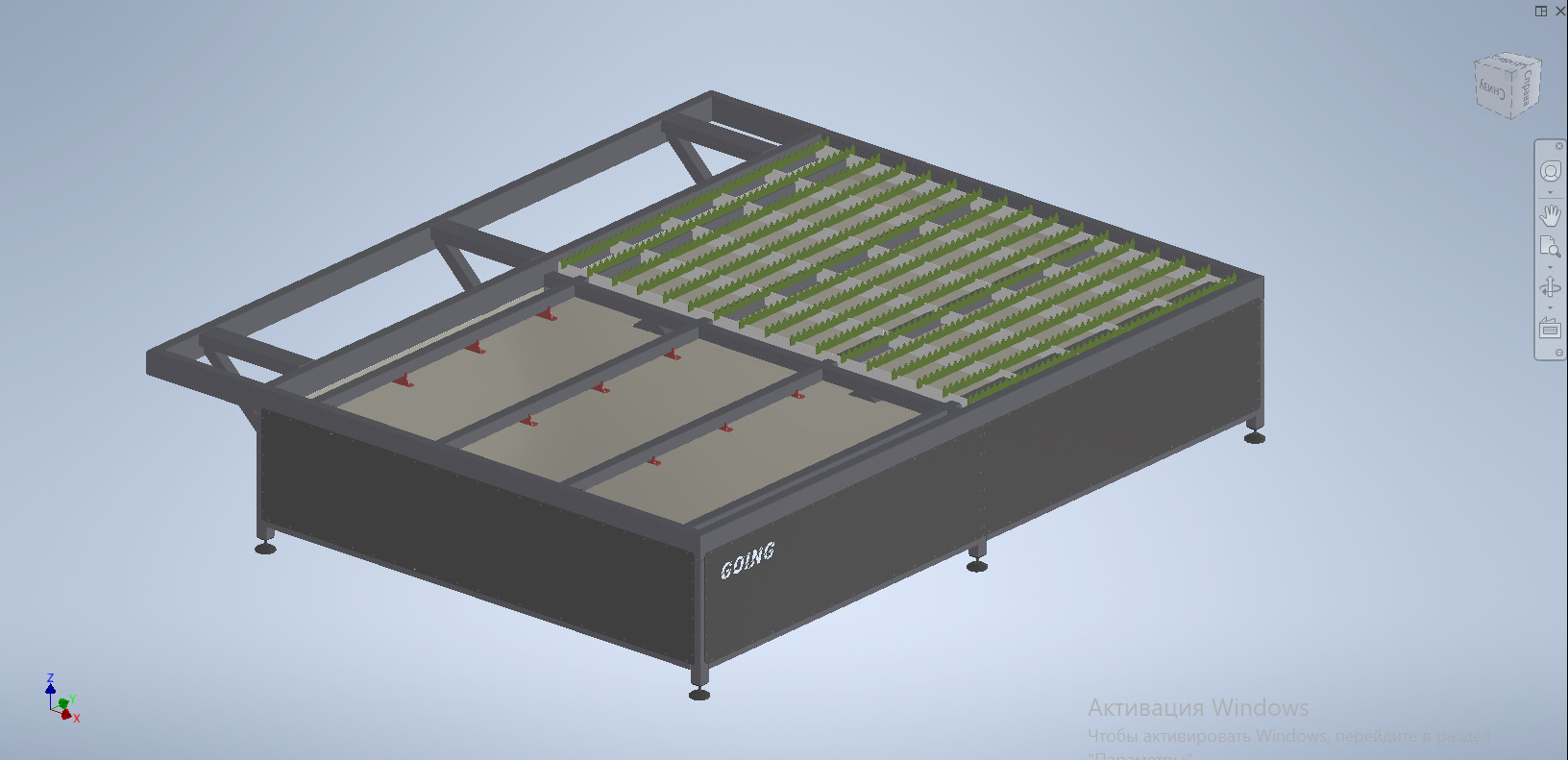

Рабочая область станины 3200х2000. В работе представлена 3д модель (.ipt, .iam) и подготовленные к раскрою чертежи (.frw, .dxf).
