Струбцина для удержания вырезаемой части заготовки на электроэрозионном станке

Предназначена для временной фиксации и удержания отделяемой части заготовки в процессе электроэрозионной проволочно-вырезной обработки.

Приспособление применяется при выполнении сквозных контурных резов, когда после завершения обработки вырезаемая часть заготовки отделяется от основного массива материала и под действием собственного веса может выпасть из заготовки. Использование струбцины предотвращает свободное падение отделяемой части на рабочий стол, элементы механизма станка и другие рабочие поверхности, снижая риск их повреждения.

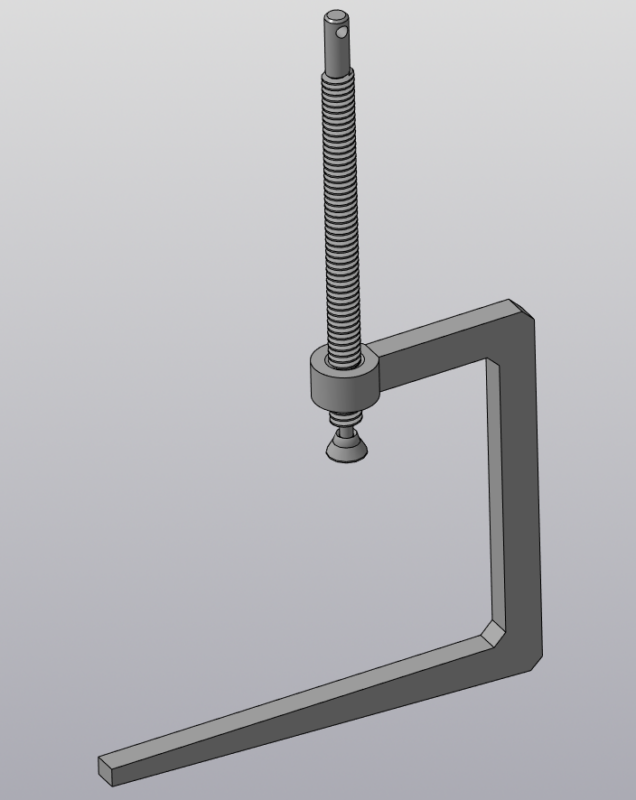

Конструкция струбцины выполнена в виде С-образной скобы, охватывающей обрабатываемую заготовку. На верхней части скобы установлен регулируемый винтовой зажим.

На конце винтового механизма предусмотрен опорный, свободновращающийся прижимной наконечник. Конструкция позволяет устанавливать струбцину непосредственно над зоной вырезаемого элемента и фиксировать отделяемую часть до полного завершения операции резки.

Винтовой механизм имеет значительный диапазон регулирования, благодаря чему приспособление может использоваться для заготовок размером от 0 до 220 мм. Регулировка выполняется вручную, без применения дополнительных приводов.

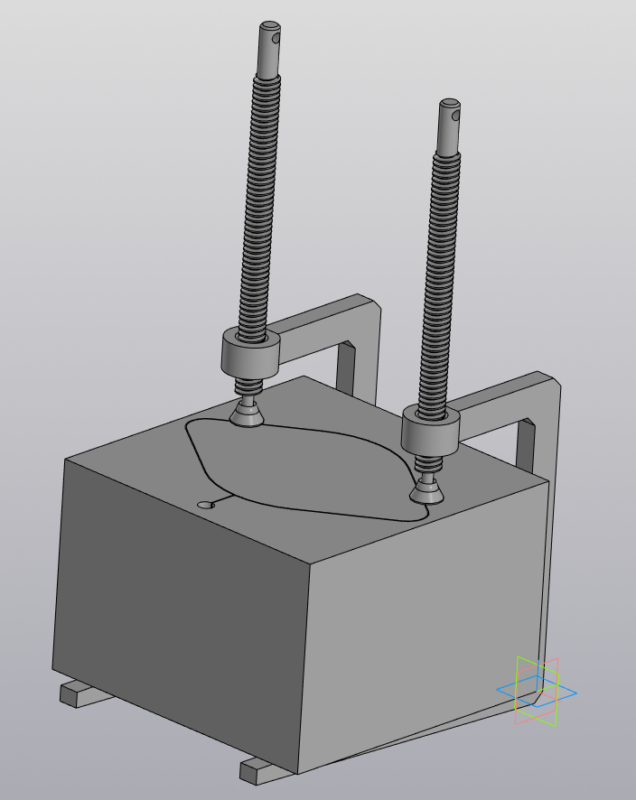

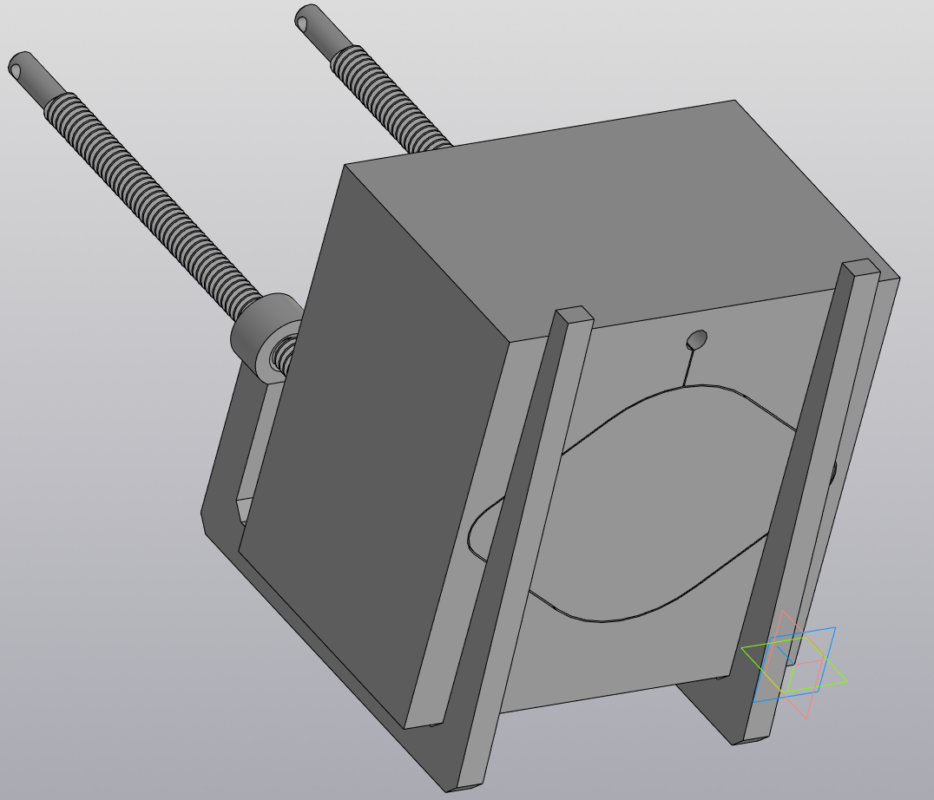

Перед завершением вырезания детали струбцина устанавливается таким образом, чтобы прижимной наконечник располагался над частью заготовки, которая должна быть отделена. После полного отделения вырезанной части её вес подхватывется струбциной, исключая её неконтролируемое падение.
