Настройка зубострогального 5А26 и токарно-винторезного 16Д25 станка на обработку детали

Белорусско-Российский университет
Кафедра Металлорежущие станки и инструменты
Курсовой проект по дисциплине: Металлорежущие станки
На тему: Настройка зубострогального 5А26 и токарно-винторезного 16Д25 станка на обработку детали
Могилев 2014

Курсовая работа содержит два раздела.

В первом разделе требуется по исходным данным провести настройку зубострогального станка 5А26 на изготовление конического колеса с прямым зубом при обработке двумя резцами по методу обкатки.

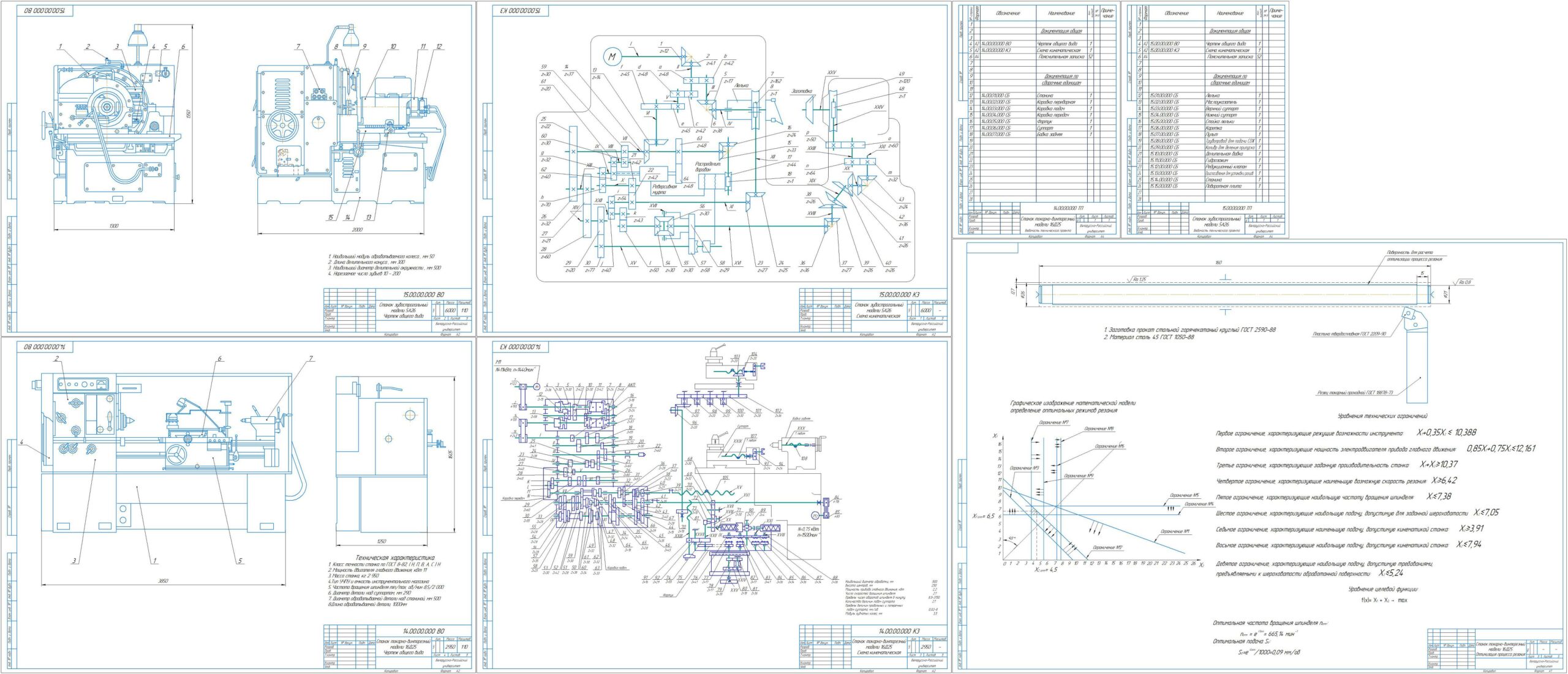

Графическая часть включает: чертеж общего вида станка на формате А2, схему кинематическую станка на формате А2, спецификацию.

Во втором разделе требуется по исходным данным провести настройку токарного станка 16Д25 на обработку поверхности, заданной в условии.
Графическая часть включает: чертеж общего вида станка на формате А2, схему кинематическую станка на формате А2, спецификацию, и оптимизацию режимов резания на формате А1.

Исходные данные:
1) Настройка зубострогального станка 5А26:
Модуль колеса m=2мм; число зубьев нарезаемого колеса z=50; длина зуба L=36мм; число зубьев парного колеса z=50; вид обработки - чистовая; материал колеса - сталь 35; время нарезания зуба t=14с.

2) Настройка токарно-винторезного станка 16Д25:
Диаметр заготовки D=26мм; диаметр после обработки d=24,6мм; длина обработки L=160мм; обрабатываемый материал - сталь 45; твердость обрабатываемого материала - 160 HB; способ установки - в центрах; материал режущей части - Т15К6; вспомогательный угол в плане резца фи1= 75; вид обработки - чистовая.

Введение
1. Настройка зубострогального станка 5А26
1.1 Область применения, назначение и технические характеристики станка
1.2 Основные узлы, принцип работы и движения в станке
1.3 Назначение и обоснование выбора материала режущего инструмента
1.4 Описание кинематической схемы станка
1.5 Уравнения кинематического баланса, вывод формул настройки цепей станка
1.6 Расчет зубчатого колеса с парным колесом
1.7 Подбор сменных колес
1.8 Мероприятия по технике безопасности
2. Настройка токарно-винторезного станка 16Д25
2.1 Область применения, назначение и технические характеристики станка
2.2 Основные узлы, принцип работы и движения в станке
2.3 Назначение и обоснование выбора материала режущего инструмента
2.4 Описание кинематической схемы станка, уравнения кинематического баланса
2.5 Определение оптимальных режимов обработки
2.6 Мероприятия по технике безопасности
Заключение
Список использованной литературы
