Модель с подробной деталировкой
Маштаб 1:1
27 деталей сборки
Моделирование твердотельное
Размеры брались из замеров преса П6320 Б

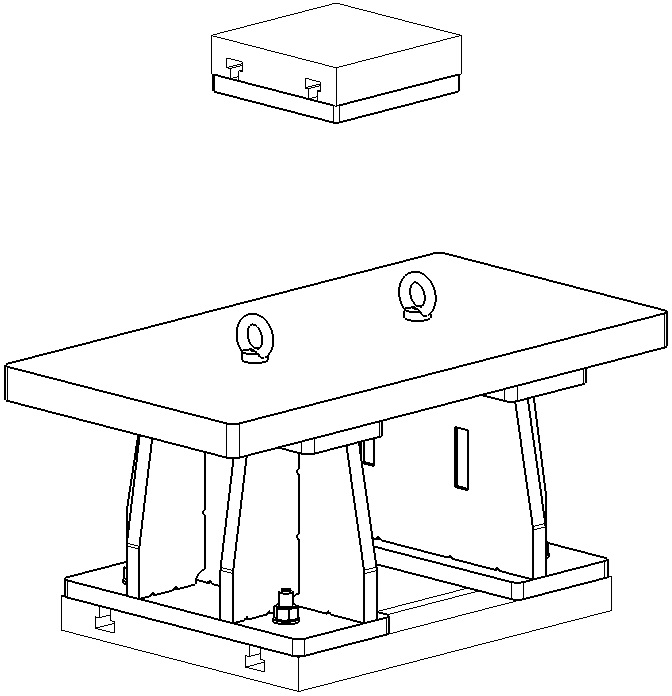

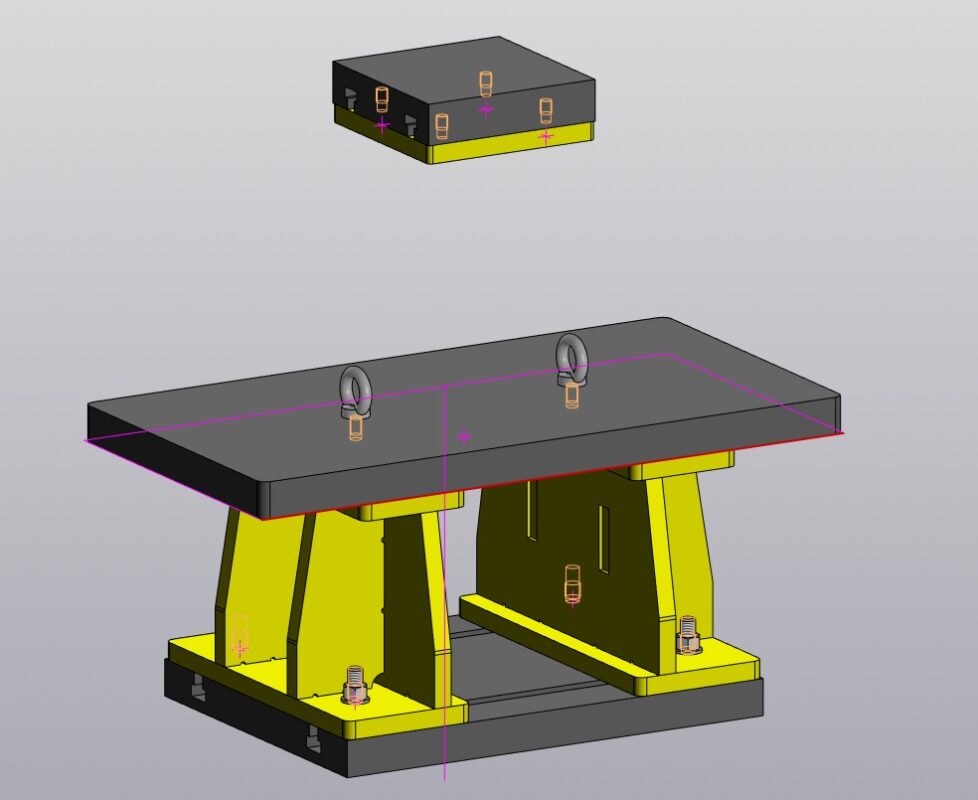

Модель оснастки стойки правильной, используется для работы преса П6320 Б
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Оснастка для преса П6320 Б
Оснастка для преса П6320 Б
0
29
0
0
20
Еще чертежи и проекты по этой теме:
Автор
user-9332844
Дата
12.08.2024
Язык
Украинский
Состав
3D Сборка 42.23 - ОП_000.00 - Установка оснастки Главная сборка
Софт
КОМПАС-3D v21.0.24
Как открыть?
Содержимое архива
-
42.23 - ОП_000.00 - Установка оснастки.a3d
-
42.23 - ОП_000.01 - Плита 40 мм.m3d
-
42.23 - ОП_000.02 - Плита 20 мм.m3d
-
42.23 - ОП_100.00 - Стійка правильна.a3d
-
42.23 - ОП_100.01 - Плита нижня.m3d
-
42.23 - ОП_100.02 - Ребро середнє.m3d
-
42.23 - ОП_100.03 - Ребро бокове .m3d
-
42.23 - ОП_100.04 - Плита верхня.m3d
-
42.23 - ОП_200.01 - Плита 20 мм.m3d
-
Гайка М12х14 DIN 508.m3d
-
Стіл.m3d
