Отрезная маятниковая дисковая пила

0
24
1267
3
4
1 000

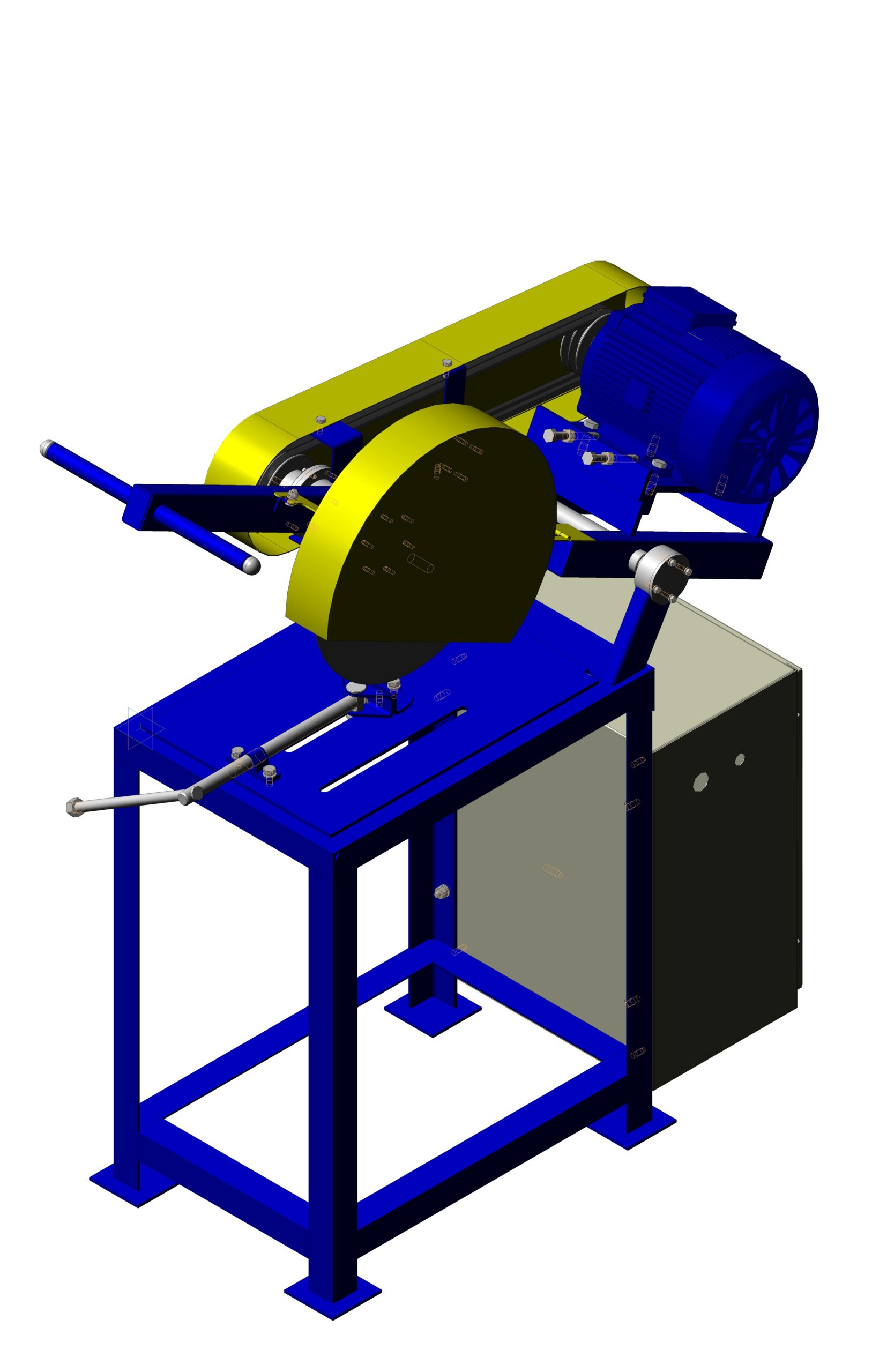

3D модель Отрезная маятниковая дисковая пила

Пила торцовочная по металлу предназначена для резки металла (железо, сталь, цветные металлы), камня, керамики, ПВХ. Специальный ограничитель не позволяет пильному диску контактировать с опорной поверхностью станка. Для защиты от искр станок снабжен особым противоискровым экраном.

3D Модели Дисковая Пила Маятниковая пила Отрезная пила Пила торцевая пила
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Анатолій Шарий
Дата
03.06.2018
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 16.1 Как открыть?
Содержимое архива
  • МП400.00.00.000 _ Маятниковая пила
    • МП400.01.00.000 _ Станина
      • МП400.01.00.004 _ Ребро.m3d
      • МП400.01.00.000 _ Станина.a3d
      • МП400.01.00.005 _ Связь.m3d
      • МП400.01.00.012 _ Стойка.m3d
      • МП400.01.00.003 _ Уголок.m3d
      • МП400.01.00.009 _ Связь.m3d
      • МП400.01.00.011 _ Связь.m3d
      • МП400.01.00.008 _ Столешница.m3d
      • МП400.01.00.001 _ Стакан.m3d
      • МП400.01.00.007 _ Опора.m3d
      • МП400.01.00.010 _ Стойка.m3d
      • МП400.01.00.006 _ Стойка.m3d
      • МП400.01.00.002 _ Стойка.m3d
    • 4.jpg
    • МП400.00.00.001 _ Вал.m3d
    • МП400.00.00.000 _ Маятниковая пила.a3d
    • МП400.00.00.010 _ Упор.m3d
    • МП400.00.00.004 _ Гайка прижимная.m3d
    • МП400.00.00.011 _ Корпус.m3d
    • МП400.00.00.008 _ Шайба.m3d
    • МП4000.04.00.000 _ Защитный кожух
      • МП400.04.00.007 _ Кронштейн.m3d
      • МП400.04.00.004 _ Накладка.m3d
      • МП400.04.00.006 _ Стенка.m3d
      • МП400.04.00.003 _ Петля.m3d
      • МП400.04.00.000 _ Защитный кожух.a3d
      • МП400.04.00.001 _ Боковина.m3d
      • МП400.04.00.005 _ Ось.m3d
      • МП400.04.00.002 _ Полоса.m3d
    • МП400.02.00.000 _ Кулиса
      • МП400.02.00.005 _ Ручка.m3d
      • МП400.02.00.008 _ Ось.m3d
      • МП400.02.00.004 _ Опорная площадка.m3d
      • МП400.02.00.010 _ Кронштейн.m3d
      • МП400.02.00.012 _ Уголок.m3d
      • МП400.02.01.000 _ Направляющий узел
        • МП400.02.01.002 _ Заготовка фланца.m3d
        • МП400.02.01.001 _ Корпус.m3d
        • МП400.02.01.000 _ Направляющий узел.a3d
      • МП400.02.00.009 _ Планка.m3d
      • МП400.02.00.002 _ Связь.m3d
      • МП400.02.00.006 _ Заглушка.m3d
      • МП400.02.00.001 _ Труба.m3d
      • МП400.02.00.003 _ Труба.m3d
      • МП400.02.00.011 _ Кронштейн.m3d
      • МП400.02.00.000 _ Кулиса.a3d
      • МП400.02.00.007 _ Заглушка.m3d
    • МП400.00.00.005 _ Шкив.m3d
    • Клиновый ремень А 1600.m3d
    • МП400.05.00.000 _ Шкаф управления
      • МП400.05.00.006 _ Бонка.m3d
      • МП400.05.00.002 _ Стенка.m3d
      • МП400.05.00.001 _ Монтажная плита.m3d
      • МП400.05.00.003 _ Низ.m3d
      • МП400.05.00.007 _ Дверь.m3d
      • МП400.05.00.005 _ Бонка.m3d
      • МП400.05.00.000 _ Шкаф управления.a3d
      • МП400.05.00.004 _ Верх.m3d
      • МП400.05.00.008 _ Ось.m3d
      • МП400.05.00.009 _ Втулка.m3d
    • МП400.00.00.003 _ Шайба приводная 32.m3d
    • МП400.00.00.013 _ Винт.m3d
    • Двигатель АИР 100L2.m3d
    • МП400.00.00.014 _ Ручка.m3d
    • МП400.00.00.006 _ Регулирповочный винт.m3d
    • МП400.03.00.000 _ Защитный кожух
      • МП400.03.00.000 _ Защитный кожух.a3d
      • МП400.03.00.001 _ Панель.m3d
      • МП400.03.00.002 _ Дуга.m3d
    • МП400.00.00.009 _ Упор.m3d
    • МП400.00.00.007 _ Крышка.m3d
    • Круг 400х32.m3d
    • МП400.00.00.002 _ Крышка.m3d
    • МП400.00.00.012 _ Ось.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
